    P41X-10P-DN100快速自动排气阀
    所属类别:排气排泥阀
    产品名称:P41X-10P-DN100快速自动排气阀
    产品标签:​P42X快速吸气阀,P41X快速排气阀,不锈钢快速自动排气阀
    咨询热线:021-59795176
    更新时间:2021-08-27 15:40:46
    产品概述

    P41X,P42X快速吸气阀(快速排气阀)快速自动排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道之设备。快速吸排气阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。快速吸排气阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

    P41X快速自动排气阀参数

    产品名称
    P41X,P42X快速吸气阀(快速排气阀)
    产品型号
    P41X、P42X
    公称通径
    DN25-200mm
    压力范围
    1.6MPa-2.5MPa
    阀体材质
    铸铁、球墨铸铁、铸钢、不锈钢

    P41X快速自动排气阀作用原理:

    管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,产生负压力,浮球下降,进行大量吸气确保管路安全。

    P41X快速自动排气阀主要特点:

    1、能够排除管道中的气体,减少阻力节约能源。

    2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。

    3、排气能力比普通双孔排气阀大。

    4、浮球托架为不锈钢。

    排气阀每小时排气量表:

    规格

    25

    50

    80

    100

    150

    200

    立方米/小时

    2-88

    85-3521

    14-597

    22-904

    34-1413

    66-2709

    P41X快速自动排气阀技术参数:

    1.介质:清水

    2.温度:常温

    3.阀体:灰铸铁HT200

    4.浮球与塞头:不锈钢

    5.密封材料:丁晴橡胶

    6.阀体试验打压:1.5mpa

    7.浮球、密封试验打压:0.05-1.1MPA不漏水

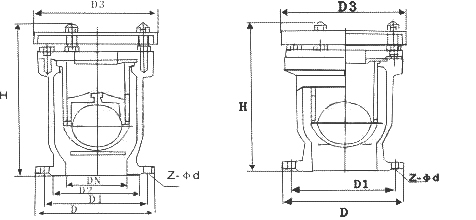

    P41X快速自动排气阀结构图:

    P41X-10P-DN100快速自动排气阀(图1)

    P41X快速自动排气阀主要外形及连接尺寸:

    公称通径

    D

    D1

    D2

    D3

    H

    Z-φd

    DN(mm)

    25

    115

    85

    57

    150

    240

    4-14

    50

    160

    125

    102

    165

    270

    4-14

    80

    195

    160

    138

    200

    300

    4-18

    100

    215

    180

    158

    220

    335

    8-18

    150

    280

    240

    212

    290

    430

    8-13

    200

    335

    295

    268

    340

    505

    8-23

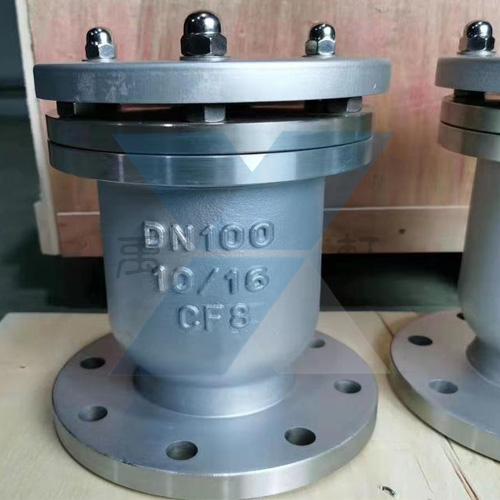

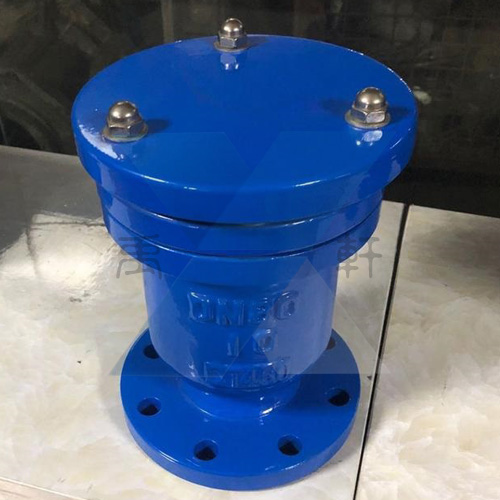

    P41X快速自动排气阀实物图

    P41X-10P-DN100快速自动排气阀(图1)

                                            P41X-10P-DN100不锈钢快速自动排气阀

    P41X-10P-DN100快速自动排气阀(图2)
                                                             P41X-10-DN80快速自动排气阀
