    CARX-10-DN25清水复合式排气阀
    所属类别:排气排泥阀
    产品名称:CARX-10-DN25清水复合式排气阀
    产品标签:不锈钢复合式排气阀钢,DN40复合式排气阀,排气阀厂家
    咨询热线:021-59795176
    更新时间:2021-08-27 16:50:42
    产品概述

    CARX复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。
    CARX清水复合式排气阀参数

    产品名称
    CARX清水复合式排气阀
    产品型号
    CARX
    公称通径
    DN20-100mm
    压力范围
    1.0MPa-1.6MPa
    阀体材质
    球墨铸铁、铸钢、不锈钢

    CARX清水复合式排气阀作用原理:

    当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

     CARX清水复合式排气阀结构与用途:

    1、本阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。

    2、本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

    CARX清水复合式排气阀技术参数:

    1.介质:清水

    2.温度:常温

    3.阀体:灰铸铁HT200

    4.浮球与塞头:不锈钢

    5.密封材料:丁晴橡胶

    6.阀体试验打压:1.5mpa

    7.浮球、密封试验打压:0.05-1.1MPA不漏水

    排气阀每小时排气量表:

    规格DN

    25

    50

    80

    100

    150

    200

    250

    300

    350

    400

    立方米/小时

    2-88

    85-352

    22-904

    34-1413

    76-3179

    135-8831

    212-8831

    305-12717

    415-17309

    542-22608

    CARX清水复合式排气阀主要零部件材质:

    序号

    名称

    材质

    1

    阀体

    HT200

    2

    阀盖

    HT200

    3

    浮球

    SUS 304

    4

    杠杆架

    铸铜ZH59

    5

    铸铜ZH59

    6

    塞头

    丁睛橡胶NBR

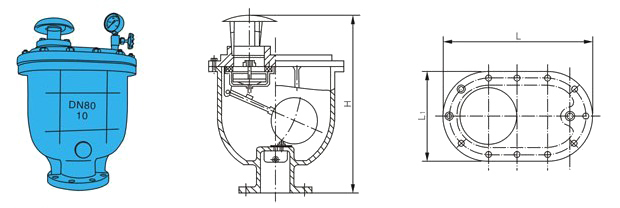

    CARX清水复合式排气阀主要外形及连接尺寸:

    CARX-10-DN25清水复合式排气阀(图1)

    型号

    公称通径
    DN(mm)

    尺寸(mm)

    H

    L

    L1

    D

    D1

    D2

    z-φd

    CARX-1.0

    CARX-1.6

    20

    375

    290

    180

    105

    75

    55

    4-12

    25

    375

    290

    180

    115

    85

    65

    4-14

    50

    480

    360

    205

    160

    125

    100

    4-14

    80

    520

    405

    245

    195

    160

    135

    4-18

    100

    530

    405

    245

    215

    180

    155

    4-18
