    QB2-16-DN100双口快速排气阀
    所属类别:排气排泥阀
    产品名称:QB2-16-DN100双口快速排气阀
    产品标签:法兰双口排气阀,铸钢双口排气阀,不锈钢双口排气阀
    咨询热线:021-59795176
    更新时间:2021-08-27 10:35:31
    产品概述

    QB2双口快速排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。

    QB2双口快速排气阀参数

    产品名称
    QB2双口排气阀
    产品型号
    QB2
    公称通径
    DN50-200mm
    压力范围
    1.0MPa
    阀体材质
    铸铁、球墨铸铁、铸钢、不锈钢

    QB2-10型双口排气阀每小时排气量表:

    规格

    50

    75

    100

    150

    200

    立方米/小时

    4-173

    85-352

    14-597

    22-904

    27-1145

    QB2双口快速排气阀主要零配件

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    阀体

    密封垫

    阀瓣

    开槽锥端定位螺钉

    阀杆

    空心球

    阀盖

    垫片

    填料

    排气口垫片

    11

    12

    13

    14

    15

    16

    17

    18

    19

    排气端盖

    螺母

    护盖

    螺母

    螺柱

    双头螺柱

    填料压盖

    螺母

    双头螺柱

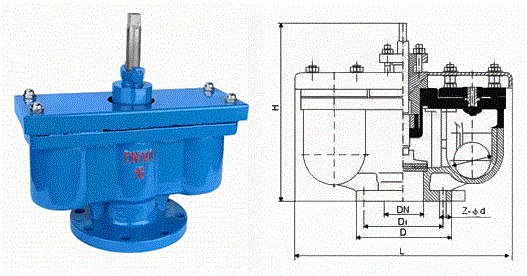

     QB2双口快速排气阀主要外形及连接尺寸:

    QB2-16-DN100双口快速排气阀(图1)


    型号

    公称通径

    主要尺寸(mm)

    D

    D1

    D2

    L

    Z-φd

    介质

    阀体材料

    QB2-10

    40

    145

    110

    85

    430

    4-φ18

    铸铁

    QB2-10

    50

    160

    125

    100

    430

    4-φ18

    铸铁

    QB2-10

    75

    195

    160

    135

    470

    4-φ18

    铸铁

    QB2-10

    100

    215

    180

    155

    500

    4-φ18

    铸铁

    QB2-10

    150

    280

    240

    210

    540

    8-φ20

    铸铁

    QB2-10

    200

    335

    295

    265

    700

    8-φ20

    铸铁

    QB2双口快速排气阀产品实物图

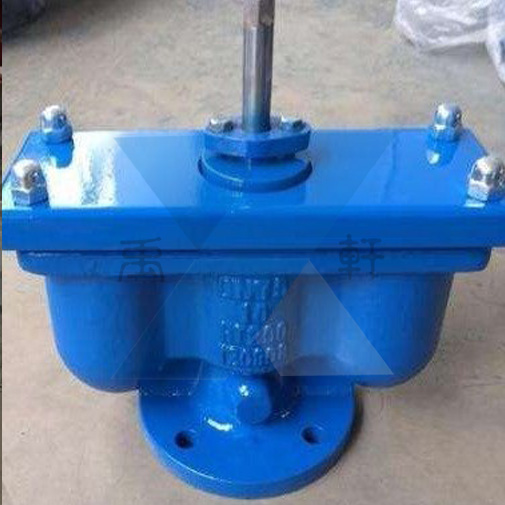

    QB2-16-DN100双口快速排气阀(图2)
                       QB2-16P-DN100不锈钢双口快速排气阀

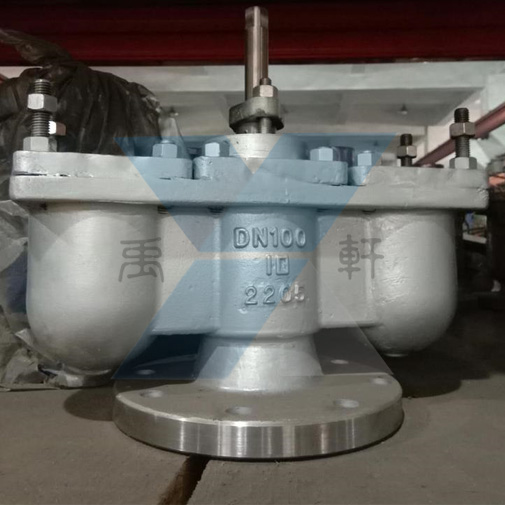

    QB2-16-DN100双口快速排气阀(图3)
                                       QB2-16P-DN80铸钢双口快速排气阀
