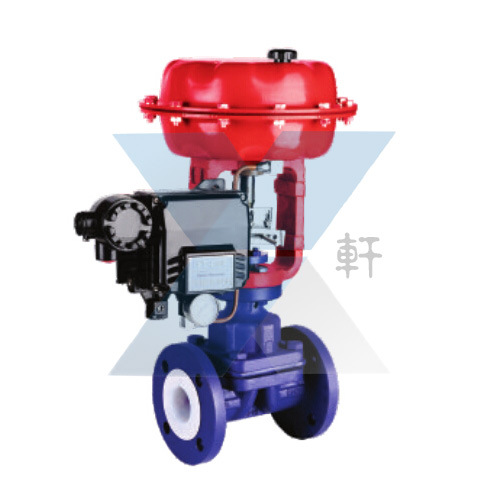

ZMATF （气开 ）气动薄膜隔膜调节阀、ZMBTF （气关）气动薄膜隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜片，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。 该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
ZMATF-10K衬氟气动薄膜调节隔膜阀特点
1.耐腐蚀∶ 几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2.密封性能好∶ 因阀盖上无填料函，确保无外渗漏。
3.泄漏量小∶由于阀芯、阀座采用软密封，故泄漏量低。
4.配用多弹簧气动薄膜执行机构，输出力矩大、结构紧凑。
ZMATF-10K衬氟气动薄膜调节隔膜阀结构原理
气动薄膜弱调节阀是由气动薄膜机构、调节机构、隔膜阀三部分组成，其结构原理见下图。
执行机构是气动调节阀生产过程中自动控制系统的重要组成部分。其有正反两种作用形式∶
1.当信号压力增加推杆伸出膜室的叫正作用，与阀配合构成气关式 （ZMBT）。
2.当信号压力增加推杆退回膜室的叫反作用，与阀配合构成气开式 （ZMAT）。
其原理∶ 以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，带动阀杆改变膜片与阀座的流通面积，直到弹簧的反作用与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数之目的。
|
|
|
