ZDLPF-16K电动衬氟单座调节阀由3810L型（或PSL系列）直行程电子式电动执行机构和精小型单座衬氟阀组成。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确 ，电子式电动执行机构内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阔开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节，广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。
ZDLPF-16KW电动衬氟单座波纹管调节阀除了有ZDLPF-16K的功能外，还增加聚四氟乙烯波纹管密封结构，能够更好的满足密封性能，能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质（氯气等剧毒和强腐蚀）有更好的密封保证作用。
ZDLPF-16K电动衬氯单座调节阀特点
1.耐腐蚀∶ 几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。 2.密封性能好∶采用波纹管和填料双重密封结构 ，确保无外渗漏。 3.泄漏量小∶由于阀芯、阀座采用软密封 ，故泄漏量低。 4.配用直行程电子式执行机构，输出力矩大、结构紧凑。
ZDLPF-16K电动衬氯单座调节阀结构原理
ZDLPF-16K电动衬氯单座调节阀和ZDLPF-16KW电动衬氟单座波纹管调节阀是由直行程电子式电动执行机构和精小型单座衬氟阀两部分组成，

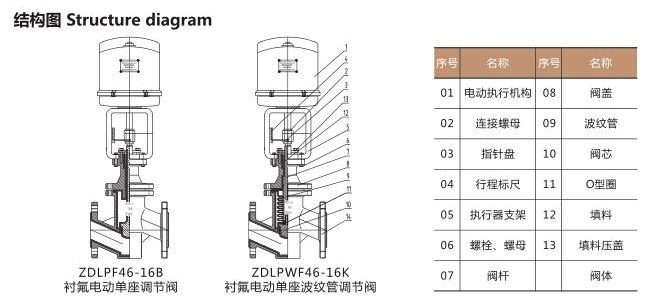

其结构原理见下图∶
直行程电子式电动执行机构是电动调节阀生产过程自动控制系统的重要组成部分，其有正反两种作用形式∶
1. 当电流信号转变成相对应的直线位移，推杆伸出的叫正作用，与阀配合构成电关式（B）。
2. 当电流信号转变成相对应的直线位移，推杆退回的叫反作用，与阀配合构成电开式（K）。
其原理∶电子式电动执行机构内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，从而达到阀门阀芯准确定位。
|
|
|
|
