J45F46衬氟截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。塑料衬里J41型直通式衬氟截止阀、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
J45F46衬氟截止阀的启闭是靠旋转手轮，使阀杆作轴向运动时，带动阀瓣升降而达到的。当手轮顺时针方向旋转时阀瓣下降。直流衬氟截止阀在管路上主要用来接通或截止断管路中的介质，但不能做节流用。阀体内腔表面以及阀盖、阀瓣、和阀杆等零件与介质接触部分的表面，均衬有聚全氟乙丙烯塑料。故具有的耐腐蚀性能。适用于多种浓度的盐酸、硫酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或浓稀交替、酸碱交替、多种有机浓剂和其它强蚀性介质。FEP（F46）、PCTFE（F3）衬氟直流截止阀适用在-50℃～150℃的液体介质的管路上使用。

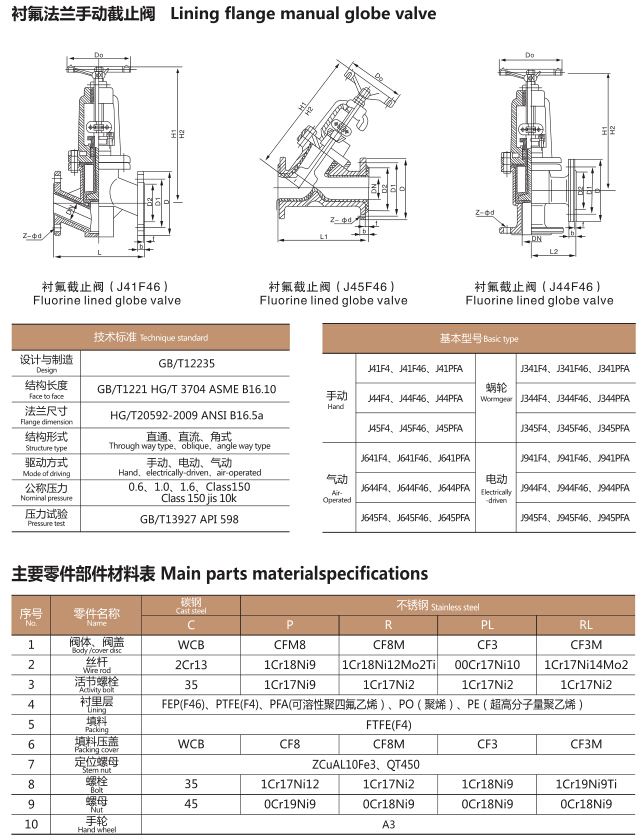

J45F46衬氟截止阀基本结构：
1、氟塑料全衬里J41F46型直通式、J45F46型、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
J45F46衬氟截止阀技术规范：
设计与制造按：GB/12239
结构长度：GB/12221
法兰连接尺寸按：GB4126.3 GB4216.4
试验检验按：GB/T13927
驱动方式
手动直流式衬胶截止阀、蜗轮转动、气动（常开或常闭）、
J45F46衬氟截止阀性能规范：
型号 | 公称压力PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
壳体试验 | 壳体试验 | ||||
J45J/F46-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体 | ≤80 |
J45J/F46-10 | 1.0 | 1.5 | 1.1 | ||
J45F46衬氟截止阀主要零部件材料表：
零件名称 | 阀体、阀瓣 | 阀盖 | 阀杆、阀瓣 | 手轮廓 |
材料 | HT200衬氟塑料、衬橡胶 | HT200衬氟塑料、衬橡胶 | 35衬氟塑料衬橡胶 | HT200 |
|
|
|
