    STC可调恒温式疏水阀
    所属类别:疏水阀
    产品名称:STC可调恒温式疏水阀
    产品标签:ST8-20可调恒温式疏水阀,ST16-40可调恒温式疏水阀,ST16-25可调恒温式疏水阀
    咨询热线:021-59795176
    更新时间:2021-09-03 13:59:02
    产品概述

          STC可调恒温式疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时zui大限度地自动防止蒸汽的泄漏。疏水阀的品种很多,各有不同的性能。选用疏水阀时,shou先应选其特性能满足蒸汽加热设备的zui佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。

          根据疏水阀工作原理的不同,可化为以下三种类型:

    机械型:依靠蒸汽疏水阀内凝结水液位高度的变化而动作,包括:浮球式:浮子为封闭的空心球体。敞口向上浮子式:浮子为开口向上的桶型。敞口向下浮子式:浮子为开口向下的桶型。

    热静力型:依靠液体温度的变化而动作,包括:双金属片:敏感元件为双金属片。蒸汽压力式:敏感元件为波纹管或墨盒,内部充入挥发性液体。

    热动力型:依靠液体的热动力学性质的变化而动作。圆盘式:由于在相同的压力下,液体与气体的流速不同,所产生的不同的动,静压力,驱使圆盘阀片动作。脉冲式:由于不同温度的凝结水通过两极串连节流孔板时,会在两极节流孔板之间形成不同压力,驱使阀瓣动作。

            疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开启时,桶在底部,阀门全开。凝结水进入疏水阀后流到桶底,充满阀体,全部浸没桶体,然后,凝结水通过全开阀门排至回水集管。蒸汽也从桶体底部进入疏水阀,占据桶体内的顶部,产生浮力。桶体慢慢升起,逐渐向阀座方向移动杠杆,直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔,聚集在疏水阀的顶部。从排气孔排出的蒸汽,都会因疏水阀的散热而凝结。当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高,产生的力不断增加,直到能够克服压差,打开阀门。疏水阀阀门开始打开,作用在阀瓣上的压差就会减小。桶体将迅速下降,使阀门全开。积聚在疏水阀顶部的不凝性气体先排出,然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时,蒸汽重新开始进入疏水阀,新的一个周期又开始了。

    STC可调恒温式疏水阀主要技术参数

    1、公称压力PN:0 8、1 0、1 6、2 5、4 0MPa

    2、公称通径DN l 5、20、25、32、40、50、65、80、1 00mm

    3、排水温度:A组65~1 00℃

    B组95~1 35℃

    C组1 30~1 65℃

    4、漏气率:0 5%以下

    5、寿命1 0000小时以上

    6、使用温度:80~450℃

    7、连接万式三种:

    I、ST为螺纹角式

    II、STB为螺纹直通带过滤器

    III、STC为法兰直通带过滤器

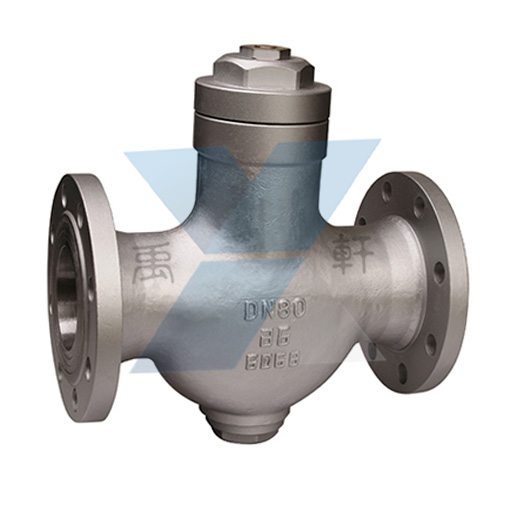

    STC可调恒温式疏水阀(图1)

                           STC-16P-DN80不锈钢可调恒温式疏水阀

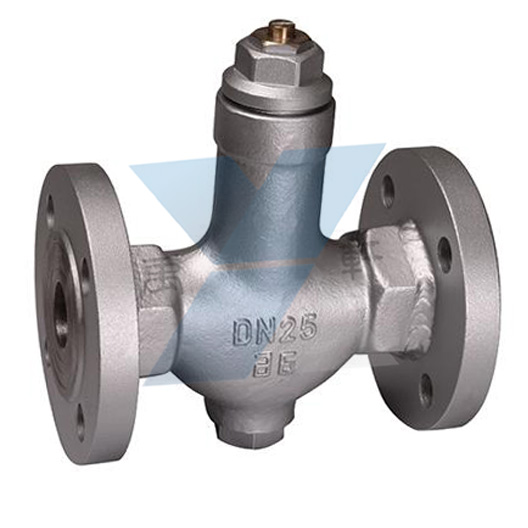

    STC可调恒温式疏水阀(图2)
                            STC-25C-DN25铸钢可调恒温式疏水阀

    STC可调恒温式疏水阀主要外型及连接尺寸

    型号(DN)外形尺寸最大排量型号(DN)外形尺寸最大排量 T/h法兰外径
    D
    长L高H长L高H
    ST8-15120651.4STB16-15901503.0
    ST8-20120653.0STB16-201001504.0
    ST8-25130704.0STB16-251201655.0
    ST16-15120653.0STB10-401401859.0
    ST16-20120654.0STB10-5016019511.0
    ST16-25130705.0STC16-151501753.095
    ST16-40145859.0STC16-201501754.0105
    ST16-501459511.0STC16-251601855.0115




    STC10-402302559.0145




    STC10-5023025511.0160




    STC10-8031028518.0195




    STC10-10031035522.0215
