    CS69Y-160V高温高压圆盘式疏水阀
    所属类别:疏水阀
    产品名称:CS69Y-160V高温高压圆盘式疏水阀
    产品标签:法兰高温高压圆盘式疏水阀,CS49H-160V锻造高温高压疏水阀
    咨询热线:021-59795176
    更新时间:2021-09-03 11:09:58
    产品概述

    高温高压圆盘式疏水阀主要用途

    CS69Y-160V高温高压圆盘式疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。

    高温高压圆盘式疏水阀适用范围

    当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

    结构特点及工用原理

    (一)结构特点

    带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。备有过滤网装置。该阀动作灵敏可靠,排水量大。

    (二)工作原理

    本疏水阀是利用热动力学特性,当凝结水排到较低压力区时会发生二次蒸发,并在粘度、密度等方面与蒸汽存在差异驱动启闭件。

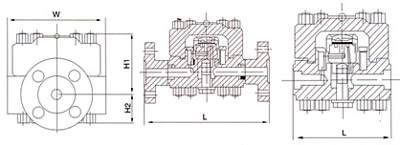

    高温高压圆盘式疏水阀结构示意图

    CS69Y-160I高温高压圆盘式疏水阀(图1)

    高温高压圆盘式疏水阀结构特点

    阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置,高效节能。

    可迅速排出设备起动时的空气及冷凝结水、排量大、漏汽率小。

    抗蚀性强.动作可靠,经久耐用。

    在工作压力范围内,无需调整,节能效果显著。

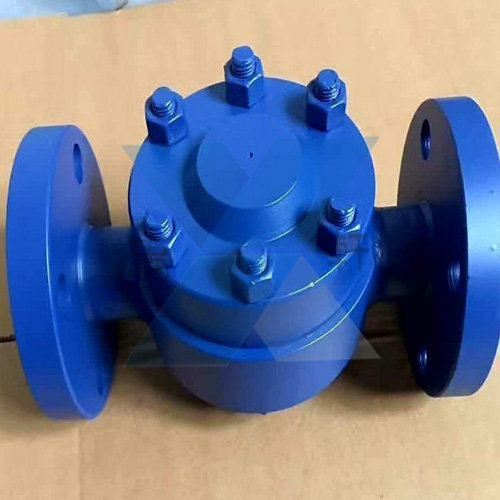

    CS69Y-160I高温高压圆盘式疏水阀(图2)
                             CS69Y-160V-DN25螺纹高温高压圆盘式疏水阀

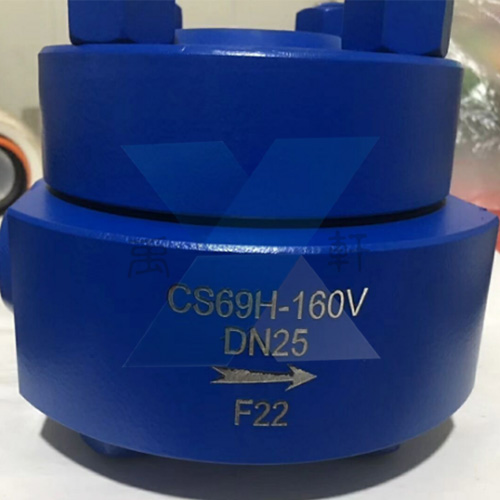

    CS69Y-160I高温高压圆盘式疏水阀(图3)
                        CS49Y-100V-DN25法兰高温高压圆盘式疏水阀

    高温高压圆盘式疏水阀主要外形尺寸与连接尺寸

    产品型号口径连接方式最高允许温度℃阀体材质外形尺寸
    LH1H2W
    HRF315法兰500WC62307835135
    20法兰500WC62307835135
    25法兰500WC62307835135
    HRF315承插焊500WC61307835135
    20承插焊500WC61307835135
    25承插焊500WC61307835135
    HRF315内螺纹500WC61307835135
    20内螺纹500WC61307835135
    25内螺纹500WC61307835135
    HRF150
    CS49H-160V
    15法兰500WC613012258228
    20法兰500WC640012258228
    25法兰500WC640012258228
    32法兰500WC640012258228
    40法兰500WC640012258228
    50法兰500WC640012258228
    HRF150
    HR69H-160V
    15承插焊500WC622012258228
    20承插焊500WC622012258228
    25承插焊500WC622012258228
    32承插焊500WC632012258228
    40承插焊500WC632012258228
    50承插焊500WC632012258228
