ZBSF不锈钢蒸汽电磁阀用途
ZBSF全不锈钢电磁阀--它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。ZBSF系列全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。全不锈钢电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
ZBSF不锈钢电磁阀结构原理:
ZBSF不锈钢蒸汽电磁阀分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。

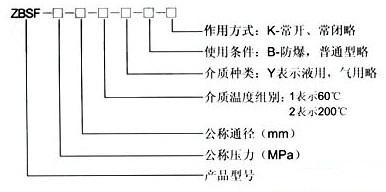

ZBSF不锈钢电磁阀型号规格说明: ZBSF不锈钢电磁阀尺寸图
 |  |
ZBSF不锈钢电磁阀技术参数
项目 | 说明 | |||||||||||
工作介质 | 腐蚀性流体、超净流体、食用流体 | |||||||||||
介质温度（℃） | ZBSF-1（1Y）：≤60℃ | |||||||||||
公称压力（MPa） | 1.6 | |||||||||||
工作压差（MPa） | 0～1.6 | 0.05～1.6 | ||||||||||
公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
电源电压 | AC220V其余规格可作特殊订货 | |||||||||||
使用寿命 | 按JB/T7352-94规定 | |||||||||||
额定流量系数 | ||||||||||||
泄漏量 | 按JB/T7352-94·F规定 | |||||||||||
功耗 | AC≤70VA | |||||||||||
防爆标志 | DIIBT4 | |||||||||||
防爆证编号 | CE991010 | |||||||||||
出线口接头 | 内螺纹M20×1.5 | |||||||||||
环境温度 | -40～+60℃ | |||||||||||

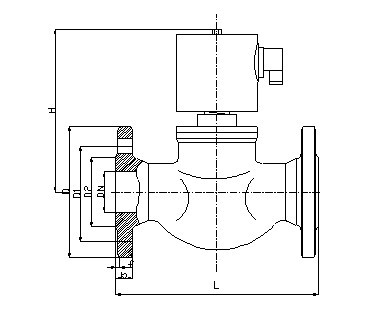

ZBSF不锈钢电磁阀主要安装尺寸：
公称通径 DN | L | H | D | D1 | D2 | f | n-d | |
15 | 115 | 148 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
20 | 115 | 148 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
25 | 125 | 148 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 150 | 182 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 160 | 182 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 190 | 192 | 160 | 125 | 99 | 20 | 3 | 4-φ18 |
