    Q347F-25P蜗轮不锈钢球阀
    所属类别:不锈钢阀门
    产品名称:Q347F-25P蜗轮不锈钢球阀
    产品标签:硬密封不锈钢球阀,Q347Y-40P蜗轮不锈钢球阀,固定法兰式不锈钢球阀
    咨询热线:021-59795176
    更新时间:2021-07-13 19:12:48
    产品概述

    蜗轮不锈钢球阀适用于工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。

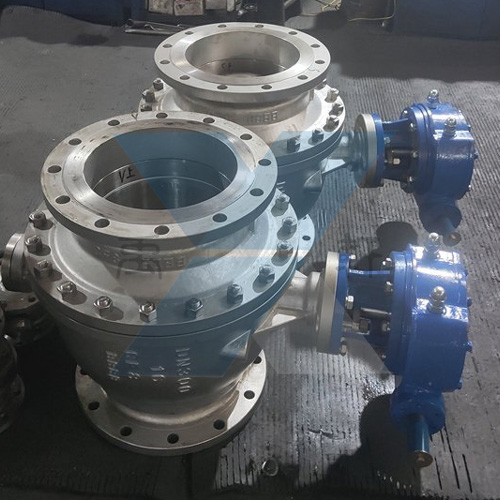

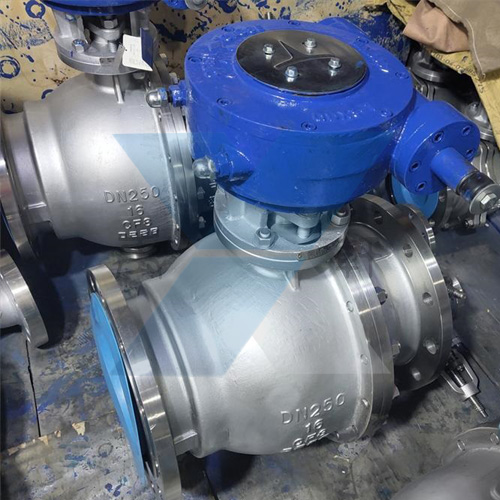

    Q347F-25P蜗轮不锈钢球阀(图1)Q347F-25P蜗轮不锈钢球阀(图2)

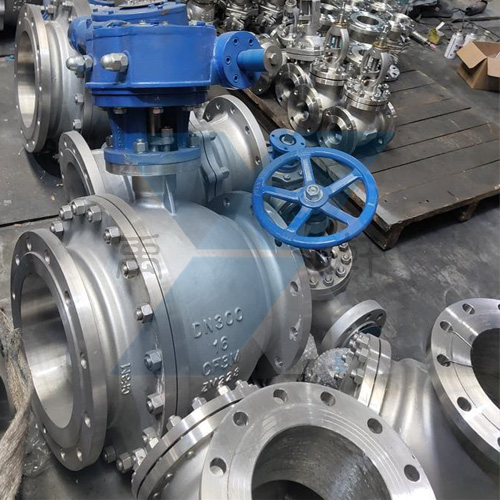

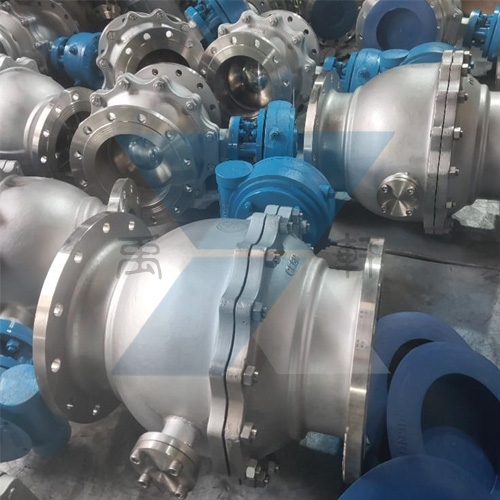

    Q347F-25P蜗轮不锈钢球阀(图3)Q347F-25P蜗轮不锈钢球阀(图4)

    Q347F-25P蜗轮不锈钢球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个点。


    Q347F-25P蜗轮不锈钢球阀特点及优点:

    1、双阻塞与排放功能:固定球阀采用弹簧预紧浮动阀座,无论阀门处于全开或全关状态时,上下游侧的阀座使流体阻断,阀体中腔滞留物通过排放阀排泄。

    2、自动泄压功能:阀门体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而仅靠阀座功能就可自动泄压,这对保证阀门在输送液体介质时的安全性非常重要。

    3、防火安全结构:阀门都具备防火安全功能,其设计、制造均遵循API607和API6FA规范要求。


    Q347F-25P蜗轮不锈钢球阀产品参数:

    适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
    适用温度:-196~350℃
    驱动方式:手动、气动、电动、液动等。
    公称通径:DN25-8001"~32"


    Q347F-25P蜗轮不锈钢球阀主要零件及材质:

    序号
    NO

    零件名称

    材质

    GB

    ASTM

    1

    阀体

    WCB

    A2116-WCB

    2

    弹簧

    60Si2aMn

    AISI 9260

    3

    密封圈

    PTFE

    PTFE

    4

    垫片

    PTFE

    PTFE

    5

    排污螺母

    25

    A105

    6

    "0" 型密封圈

    橡胶

    橡胶

    7

    底盖

    25

    A105

    8

    螺钉

    35

    A193-B7

    9

    固定轴

    1Cr13

    A276-410

    10

    滑动轴承

    PTFE

    PTFE

    11

    球体

    1C18Ni9Ti

    SS304

    12

    阀盖

    WCB

    A216-WCB

    13

    阀座

    25

    A105

    14

    阀杆

    1Cr33

    A276-410

    15

    螺柱

    35CrMoA

    A193-B7

    16

    螺母

    35

    A194-2H

    17

    压套

    25

    A105

    18

    填料

    PTFE

    PTFE

    19

    支架

    WCB

    A216-WCB

    20

    填料压盖

    WCB

    A2116-WCB

    21

    键 Key

    45

    AISI C 1045


    Q347F-25P蜗轮不锈钢球阀技术规范:

    设计依据

    国标系列

    美标系列

    设计标准

    GB/T12237

    AP16D

    ANSI B16.34

    法兰连接结构长度

    GB/T12221

    AP16D

    ANSI B16.10

    结构长度(焊接)

    GB/T15188.1

    AP16D

    ANSI B16.10

    连接法兰

    GB/T9113
    JB/T79 Hg20592

    ANSI B16.5、B16.47

    对焊端

    GB/T12224

    ANSI B16.25

    试验和检验

    GB/T9092

    AP16D

    AP1598


    Q347F-25P蜗轮不锈钢球阀试验压力:

    压力等级

    试验压力(MPa)

    公称压力(PN)

    磅级(Class)

    壳体试验

    密封试验

    1.0

    -

    1.5

    1.1

    1.6

    -

    2.5

    1.76

    2.5

    -

    3.8

    2.75

    4.0

    -

    6.0

    4.4

    6.4

    -

    9.6

    7.04

    -

    150

    3.0

    2.2

    -

    300

    7.6

    5.6

    -

    600

    15.0

    11.0

    -

    10K

    2.4

    1.5

    -

    20K

    5.8

    4.0
