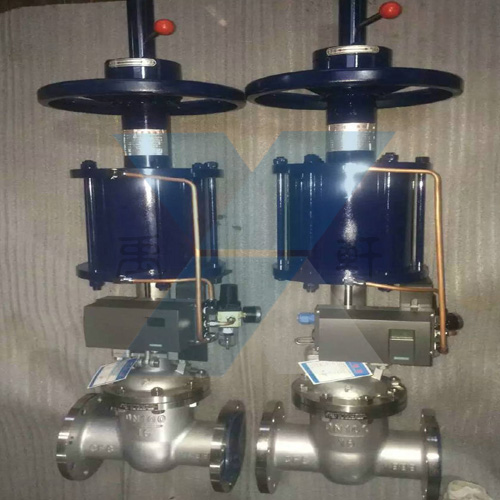

Z641W-40P不锈钢气动闸阀阀体材质不锈钢，密封面Cr13系列不锈钢抗擦性能好，40压力，通经DN125（国标），适用温度 -29℃-425℃的石油化工水力火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水油品蒸气及酸碱氨尿素含硫天然气等。
Z641W-40P不锈钢气动闸阀型号
| Z | 6 | 4 | 1 | H | -40 | C | |
| 阀门代号 | 执行机构 | 作用方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| Z：闸阀 | 3：涡轮 | B：常闭 | 1：螺纹 | 1：明杆单闸板楔式 | H：C13系列不锈钢 | 10:1.0MPa | 无：铸铁 |
| 6：气动 | K：常开 | 4：法兰 | 4：明杆双闸板平行式 | Y：STL合金 | 16:1.6MPa | C:WCB | |
| 9：电动 | 7：对夹 | 5:暗杆单闸板楔式 | F:四氟 | 25:2.5MPa | P：304 | ||
| 无：手柄 | 40:4.0MPa | R：316 |
Z641W-40P不锈钢气动闸阀参数
| 产品名称： | 气动法兰闸阀 | 产品型号： | Z641H-40 | |||
| 公称通径： | DN125 | 阀座密封： | 堆焊Cr系列不锈钢 | |||
| 公称压力： | PN40 | 连接方式： | 法兰 | |||
| 适用温度： | ≤425℃ | 驱动方式： | 气动 | |||
| 阀体材质： | WCB | 制造标准： | 国标GB德国DIN美国APIANSI | |||
| 适用介质： | 水油品蒸气及酸 | 生产厂家： | 上海香蕉视频污版阀门有限公司 | |||
Z641W-40P不锈钢气动闸阀应用范围:
气动法兰闸阀气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆气动闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于气动闸阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。由于其技术先进，性能可靠，操作切换和维修方便，已被石油化工冶金电力海运等部门作为输送气体液体介质的管道开闭装置而广泛使用。
Z641W-40P不锈钢气动闸阀特点:
1结构紧凑设计合理阀门刚性好通道流畅，流量系数小
2密封面采用不锈钢和硬质合金，使用寿命长
3采用柔性石墨填料密封可靠，操作轻便灵活
4驱动方式为手动气动电动齿轮传动
5结构形式为弹性楔式单闸板刚性楔式单闸板双闸板型式。
气动法兰闸阀执行标准:
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
Z641W-40P不锈钢气动闸阀性能参数:
| 壳体材料 | 适用介质 | 适用温度（℃） |
| 碳素钢（C型） | 水蒸汽油品 | ≤425 |
| 铬镍钛钢（P型） | 硝酸类 | ≤200 |
| 铬镍钼钛钢（R型） | 醋酸类 | ≤200 |
| 铬钼钢（I型） | 水蒸汽油品 | ≤550 |
Z641W-40P不锈钢气动闸阀部件材质:
| 阀体阀盖阀板 | 铸钢 |
| 阀体及闸板的密封面 | 合金钢,不锈钢 |
| 阀杆 | 不锈钢 |
| 双头螺栓 | 35号钢 |
| 气缸 | 铝合金 |
| 活塞 | 铸铝合金 |
| 手动螺母 | 青铜 |
| 密封圈 | 石棉橡胶板缠绕式金属石墨垫片 |
| 活塞环及轴环 | 耐油橡胶○型圈 |
| 填料函 | 石墨石棉绳 |
 |  |
Z641W-40P不锈钢气动闸阀外形连接尺寸
| 型号 | 公称通径 | 尺寸(mm) | |||||||
| L | D | D1 | D2 | b-f | z-Φd | H | D0 | ||
| Z641H/Y-1.6MPa | 15 | 130 | 95 | 65 | 45 | 2/14 | 4/14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 2/14 | 4/14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 2/14 | 4/14 | 215 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 2/16 | 4/18 | 260 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 3/16 | 4/18 | 290 | 200 | |
| 50 | 250 | 160 | 125 | 100 | 3/16 | 4/18 | 345 | 220 | |
| 65 | 265 | 180 | 145 | 120 | 3/18 | 4/18 | 360 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 3/20 | 8/18 | 385 | 280 | |
| 100 | 300 | 215 | 180 | 155 | 3/20 | 8/18 | 430 | 300 | |
| 125 | 325 | 245 | 210 | 185 | 3/22 | 8/18 | 520 | 320 | |
| 150 | 350 | 280 | 240 | 210 | 3/24 | 8/23 | 610 | 350 | |
| 200 | 400 | 335 | 295 | 265 | 3/26 | 12/23 | 765 | 400 | |
| 250 | 450 | 405 | 355 | 320 | 3/30 | 12/25 | 895 | 450 | |
| 300 | 500 | 460 | 410 | 375 | 4/30 | 12/25 | 1145 | 500 | |
| 350 | 550 | 520 | 470 | 435 | 4/1 | 16-25 | 1200 | 550 | |
| 400 | 600 | 580 | 525 | 485 | 4/1 | 16-30 | 1400 | 600 | |
| 450 | 650 | 640 | 585 | 545 | 4/1 | 20-30 | 1500 | 650 | |
| 500 | 700 | 705 | 650 | 608 | 4/1 | 20-34 | 1630 | 700 | |
| 600 | 800 | 840 | 770 | 718 | 5/1 | 20-41 | 1830 | 800 | |
| 型号 | 公称通径 | 尺寸(mm) | |||||||
| L | D | D1 | D2 | b-f | z-Φd | H | D0 | ||
| Z641H/Y-2.5MPa | 15 | 130 | 95 | 65 | 45 | 2/16 | 4/14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 2/16 | 4/14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 2/16 | 4/14 | 215 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 2/18 | 4/18 | 260 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 3/18 | 4/18 | 290 | 200 | |
| 50 | 250 | 160 | 125 | 100 | 3/20 | 4/18 | 345 | 220 | |
| 65 | 265 | 180 | 145 | 120 | 3/22 | 8/18 | 360 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 3/22 | 8/18 | 385 | 280 | |
| 100 | 300 | 230 | 190 | 160 | 3/24 | 8/23 | 430 | 300 | |
| 125 | 325 | 270 | 220 | 188 | 3/28 | 8/25 | 520 | 320 | |
| 150 | 350 | 300 | 250 | 218 | 3/30 | 8/25 | 610 | 350 | |
| 200 | 400 | 360 | 310 | 278 | 3/1 | 12/25 | 765 | 400 | |
| 250 | 450 | 425 | 370 | 332 | 3/1 | 12/30 | 900 | 450 | |
| 300 | 500 | 485 | 430 | 390 | 4/1 | 16-30 | 1130 | 500 | |
| 350 | 550 | 550 | 490 | 448 | 4/1 | 16-34 | 1250 | 550 | |
| 400 | 600 | 610 | 550 | 505 | 4/1 | 16-34 | 1430 | 600 | |
| 450 | 650 | 660 | 600 | 555 | 4/1 | 20-34 | 1520 | 650 | |
| 500 | 700 | 730 | 660 | 610 | 4/1 | 20-41 | 1650 | 700 | |
| 600 | 800 | 840 | 770 | 718 | 5/1 | 20-41 | 1850 | 800 | |
| 型号 | 公称通径 | 尺寸(mm) | |||||||
| L | D | D1 | D2 | D6 | b-f | z-Φd | H | ||
| Z641H/Y-4.0MPa | 15 | 130 | 95 | 65 | 45 | 40 | 2/16 | 4/14 | 170 |
| 20 | 150 | 105 | 75 | 55 | 51 | 2/16 | 4/14 | 200 | |
| 25 | 160 | 115 | 85 | 65 | 58 | 2/16 | 4/14 | 215 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 2/18 | 4/18 | 260 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 3/18 | 4/18 | 290 | |
| 50 | 250 | 160 | 125 | 100 | 88 | 3/20 | 4/18 | 345 | |
| 65 | 280 | 180 | 145 | 120 | 110 | 3/22 | 8/18 | 360 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 3/22 | 8/18 | 385 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 3/24 | 8/23 | 430 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 3/28 | 8/25 | 530 | |
| 150 | 450 | 300 | 250 | 218 | 204 | 3/30 | 8/25 | 620 | |
| 200 | 550 | 375 | 320 | 282 | 260 | 3/1 | 12/30 | 780 | |
| 250 | 650 | 445 | 385 | 345 | 313 | 3/1 | 12-34 | 900 | |
| Z641H/Y-6.4MPa | 15 | 170 | 105 | 75 | 55 | 41 | 2/18 | 4/14 | 175 |
| 20 | 190 | 125 | 90 | 68 | 51 | 2/20 | 4/18 | 200 | |
| 25 | 210 | 135 | 100 | 78 | 58 | 2/22 | 4/18 | 215 | |
| 32 | 230 | 150 | 110 | 82 | 66 | 2/24 | 4/23 | 270 | |
| 40 | 240 | 165 | 125 | 95 | 76 | 3/24 | 4/23 | 300 | |
| 50 | 250 | 175 | 135 | 105 | 88 | 3/26 | 4/23 | 370 | |
| 65 | 280 | 200 | 160 | 130 | 110 | 3/28 | 8/23 | 385 | |
| 80 | 310 | 210 | 170 | 140 | 121 | 3/30 | 8/23 | 400 | |
| 100 | 350 | 250 | 200 | 168 | 150 | 3/1 | 8/25 | 460 | |
| 125 | 400 | 295 | 240 | 202 | 176 | 3/1 | 8/30 | 570 | |
| 150 | 450 | 340 | 280 | 240 | 204 | 3/1 | 8-34 | 660 | |
| 200 | 550 | 405 | 345 | 300 | 260 | 3/1 | 12-34 | 820 | |
| 250 | 650 | 470 | 400 | 352 | 313 | 3/1 | 12-41 | 1000 | |
