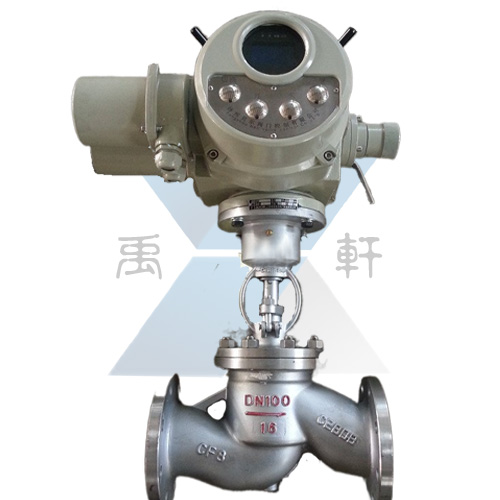

    J941W-25P不锈钢电动截止阀
    所属类别:不锈钢阀门
    产品名称:J941W-25P不锈钢电动截止阀
    产品标签:J941W-16P不锈钢电动截止阀,J941W-40P不锈钢电动截止阀
    咨询热线:021-59795176
    更新时间:2021-07-12 14:51:18
    产品概述

            J941W-25P不锈钢电动截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质。截止阀结构紧凑,制造与维修方便,调节性能好,广泛用于各种介质的输送管道中。但流体通过截止阀时有方向的改变,所以阻力较大,不宜用于粘度大、含有悬浮物质和易是一种常用的截断阀,主要用来接通或截断管路中的介质。截止阀结构紧凑,制造与维修方便,调节性能好,广泛用于各种介质的输送管道中。

    J941W-25P不锈钢电动截止阀具有以下优点:

    1. 流体阻力小,其阻力系数与同长度的管段相等。

    2. 结构简单、体积小、重量轻。

    3. 紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

    4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

    5. 维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

    6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

    7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

    不锈钢电动截止阀按其通道位置可分为直通式,三通式和直角式。后两种闸阀用于分配介质与改变介质的流向。

    J941W-25P不锈钢电动截止阀维护应注意以下事项:

    1.要留有阀柄旋转的位置。

    2.不能用作节流。

    3带传动机构的球阀应直立安装。

    不锈钢电动截止阀 J941W防爆型电动截止阀 J941W-16/25P不锈钢电动法兰截止阀电动截止阀,美标闸阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

    J941W-25P不锈钢电动截止阀它具有以下优点:

    1. 流体阻力小,其阻力系数与同长度的管段相等。

    2. 结构简单、体积小、重量轻。

    3. 紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

    4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

    5. 维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

    6. 在全开或全闭时,闸体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

    7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

    不锈钢电动截止阀是一种比较新型的闸阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

    J941W-25P不锈钢电动截止阀工作原理如下:

    A、开启过程

    1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。

    2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

    3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

    4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

    B、关闭过程

    1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

    2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90°。

    3快要关闭时闸体已在与阀座无接触的情况下旋转了90°。

    4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

    J941W-25P不锈钢电动截止阀的结构特点:

    1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。

    2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。

    3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

    4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。

    5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。

    6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的

    阀体说明

    技术参数

    公称通径  25-1000mm

    电压电压  AC220V、AC380V(其它特制

    公称压力  PN10 PN16 PN25 PN40 PN64 PN100

    环境温度  -30℃~+70℃

    连接方式  法兰连接

    防护等级  IP67

    阀体材质  WCB SS304 SS316 SS316L


    碟板材质  WCB SS304 SS316 SS316L

    功能选项

    密封材料  PTFE PTL PPL FH 硬质合金 哈氏合金

    防 爆 型  防爆等级:EXdIIBT4

    工作温度

    C3:-30℃~150℃

    信号反馈  无源信号,有源信号

    C5:-30℃~220℃

    手动功能  手动功能 电动执行器带有手动开阀、关阀功能

    C6:-30℃~250℃

    开关型   通电开到位,通电关到位。

    C8:-40℃~400℃

    调节型   调节型输入4~20mA、1~5V、0~10V信号,实现阀门调节功能

    C9:-40℃~450℃

    适用介质  强酸、强碱、气体或液体

    标准规范

    备注    电动参数请另参考选配的电动执行器资料

    法兰标准  GB/12221  ANSI  B16.10


    检测与试验 GB/T9092    API  598

    设计标准  GB/T12234-1989   ANSI  B16.34

    零件结构材质表


    材质

    序号

    零件名称

    C

    P

    R

    1

    阀体

    WCB

    ZG1Cr18Ni9Ti

    ZG1Cr18Ni12Mo2Ti

    2

    垫片

    柔性石墨+不锈钢

    PTFE

    PTFE

    3

    螺栓

    35

    304

    304

    4

    阀瓣

    WCB+对焊304或stelite、PTFE

    ZG1Cr18Ni9Ti/PTFE

    ZG1Cr18Ni12Mo2Ti/PTFE

    5

    对开环

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni12Mo2Ti

    6

    阀瓣盖

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni12Mo2Ti

    7

    阀杆

    2Cr13

    1Cr18Ni9Ti

    1Cr18Ni12Mo2Ti

    8

    螺帽

    35

    304

    304

    9

    吊环螺栓

    35

    304

    304

    10

    阀盖

    WCB

    ZG1Cr18Ni9Ti

    ZG1Cr18Ni12Mo2Ti

    11

    螺栓

    35

    304

    304

    12

    垫片

    35

    1Cr18Ni9Ti

    1Cr18Ni12Mo2Ti

    13

    填料

    柔性石墨

    PTFE

    PTFE

    14

    填料压板

    WCB

    ZG1Cr18Ni9Ti

    ZG1Cr18Ni12Mo2Ti

    15

    螺帽

    35

    304

    304

    J941W-25P不锈钢电动截止阀尺寸

    型号

    J941h-40C/P/R   J941Y- 40C/P/R

    公称通径DN

    PN 4 . 0 Mpa

    WT ( KG )

    L

    D

    D1

    D2


    Z-Φd

    H

    D0

    J 41

    J 941

    15

    130

    95

    65

    45

    16

    4 -Φ14

    233

    120

    4 . 5

    5 . 2

    20

    150

    105

    75

    55

    16

    4 -Φ14

    275

    140

    5

    7 . 1

    25

    160

    115

    85

    65

    16

    4 -Φ14

    285

    160

    7

    8 . 1

    32

    180

    135

    100

    78

    18

    4 -Φ18

    302

    180

    9

    11 . 8

    40

    200

    145

    110

    85

    18

    4 -Φ18

    355

    200

    12

    16 . 5

    50

    230

    160

    125

    100

    20

    4 -Φ18

    373

    240

    24

    24

    65

    290

    180

    145

    120

    22

    8-Φ18

    408

    280

    33

    33

    80

    310

    195

    160

    135

    22

    8-Φ18

    436

    320

    44

    44

    100

    350

    230

    190

    160

    24

    8-Φ23

    480

    360

    60

    60

    125

    400

    270

    220

    188

    28

    8-Φ25

    558

    400

    89

    93

    150

    480

    300

    250

    218

    30

    8-Φ25

    611

    400

    98

    102

    200

    600

    375

    320

    282

    38

    12-Φ30

    720

    400

    170

    175
