    J41W-150LB不锈钢美标截止阀
    所属类别:不锈钢阀门
    产品名称:J41W-150LB不锈钢美标截止阀
    产品标签:J41Y-300lb不锈钢美标截止阀,CF8M不锈钢美标截止阀,不锈钢法兰截止阀
    咨询热线:021-59795176
    更新时间:2021-07-12 11:20:39
    产品概述

    J41W不锈钢美标截止阀是以不锈钢为主要材质美国国家标准ANS1B16.34,生产的截止阀又称截门阀,属于强制密封阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。截止阀的启闭件是塞形的阀瓣,密封呈平面或锥面,阀瓣沿阀座的中心线作直线运动。可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等各种类似流体的流动。


           J41W-150lb不锈钢美标截止阀结构特点:

    ①产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。

    ②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
            ③关闭件(闸瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。

    ④阀座可为更换式阀座,可任意组合与关闭密封面材料的配对,以满足工况的要求,延长使用寿命。
            ⑤大口径、高压截止阀根据关闭力的需要阀杆的传动方式采用升降杆,并配有滚动轴承式采用撞击式手轮以减轻关闭力。
             ⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

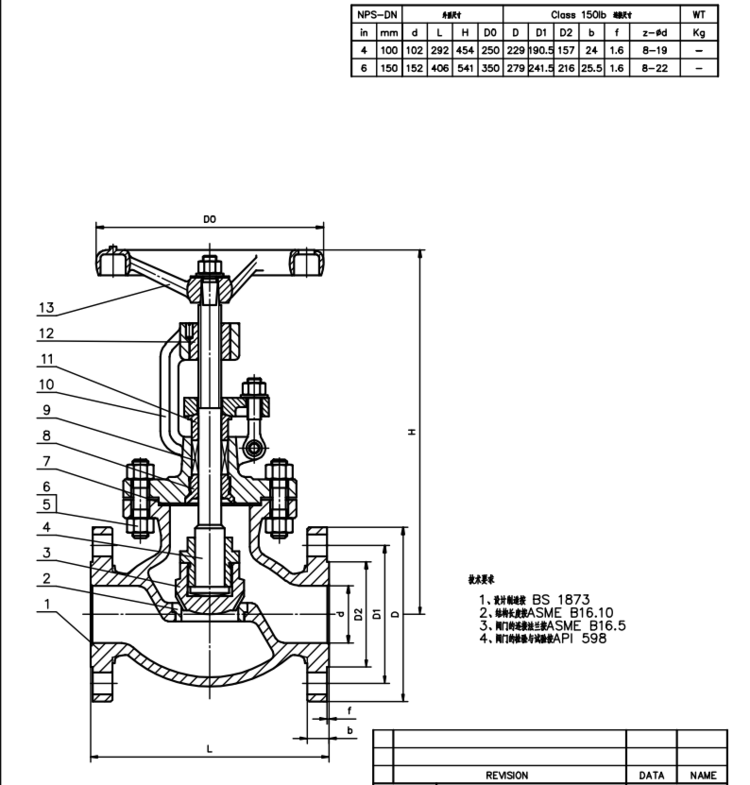

    J41W-150lb不锈钢美标截止阀设计图纸:

    J41W-150lb不锈钢美标截止阀(图1)

    J41W-150lb不锈钢美标截止阀工作原理:
    A、开启过程
    1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。
    2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
    3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
    4直至到全开位置,阀杆提升到极限位置,阀芯旋转到全开位置。
    B、关闭过程
    1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
    2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和阀芯同时旋转90°。
    3 快要关闭时闸体已在与阀座无接触的情况下旋转了90°。
    4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫阀芯,使其紧密地压在阀座上,达到完全密封。
          J41W-150lb不锈钢美标截止阀试验压力:

    公称压力 PN(Lb)  强度试验             气密封试验气密封试验
    MPaLbf/in2MPaLbf/in2MPaLbf/in2
    1503.04302.23150.4-0.760-100
    3007.711105.7815
    60015.3222011.31630
    90023.0333017.02445
    150038.4556028.24080
    250064.0925547.06790
      J41W-150lb不锈钢美标截止阀 主要零部件:
    体、盖阀杆密封面垫片(环)填料工作温度适用介质
    WCB2Cr1313Cr
    STL
    木体材料
    尼龙
    增强柔性石墨
    13Cr/柔性石墨
    1Cr13/Flexible
    SFB-2
    08软钢
    F304
    F316
    F304L
    F316L
    柔性石墨
    增强柔性石墨
    SFB/260
    SFP/260
    PTFE
    ≤425水
    蒸汽
    油品
    WC138CrMoAl 25Cr2MoV≤425
    WC6≤540
    WC9≤570
    C5 C12≤540
    CF8F304≤200硝酸
    醋酸
    尿素
    CF8MF316
    CF3F304L
    CF3MF316L
     J41W-150lb不锈钢美标截止阀 主要外形尺寸:
    DN150Lb 凸面法兰(RF) 主要尺寸(mm)
    mminLDD1D2bn-φdHD0
    151/21088960.53511.24-16241100
    203/41179869.94312.74-16241100
    25112710879.25114.24-16242125
    3211/41401178963164-16280160
    4011/216512798.67317.54-16286160
    502203152120.792194-19368200
    6521/2216178139.710522.44-19387200
    803241190152.4127244-19411250
    1004292229190.5157244-19454250
    1255356254216.0186248-22.5455350
    1506406279241.321625.48-22.5541350
    2008495343298.527028.48-22.5651450
    25010622406362.032430.212-25.4800450
    30012698483431.83813212-25.41231600
    35014787533476.34133512-291450600
    40016914597539.847036.626-291645600
