300X缓闭止回阀由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到较好的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。缓闭止回阀利用水力自力控制，一般不需要其它装置和能源，保养简便，开启及缓闭平稳。缓闭止回阀产品用于高层建筑、生活区等供水管网系统及城市供水工程。
300X缓闭止回阀工作原理：
当阀门从阀前端给水时，水通过微型过滤器、针型阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针型阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的阀前压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
300X缓闭止回阀零部件材料：
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
单向阀 | 铜合金 |
微型过滤器 | 不锈钢 |
300X缓闭止回阀性能参数：
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |

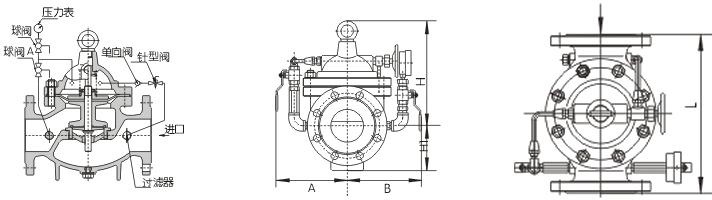

300X缓闭止回阀连接尺寸：
公称通径DN | L | H | H1 | A | |
50 | 250 | 260 | 90 | 170 | 170 |
65 | 280 | 285 | 98 | 180 | 180 |
80 | 310 | 295 | 110 | 190 | 190 |
100 | 350 | 315 | 120 | 200 | 200 |
125 | 400 | 335 | 145 | 215 | 215 |
150 | 450 | 390 | 155 | 230 | 230 |
200 | 550 | 460 | 190 | 255 | 255 |
250 | 650 | 520 | 250 | 295 | 295 |
300 | 800 | 620 | 290 | 325 | 325 |
350 | 900 | 650 | 330 | 380 | 380 |
400 | 1000 | 710 | 360 | 415 | 415 |
450 | 1000 | 750 | 445 | 435 | 435 |

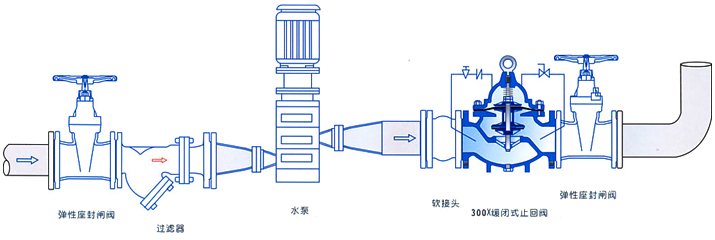

300X缓闭止回阀安装示意图：
