HC41X不锈钢消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
HC41X不锈钢消声止回阀产品实物图

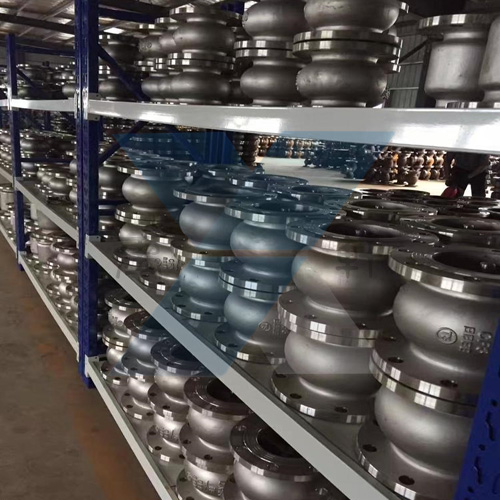

HC41X不锈钢消声止回阀成品车间 |

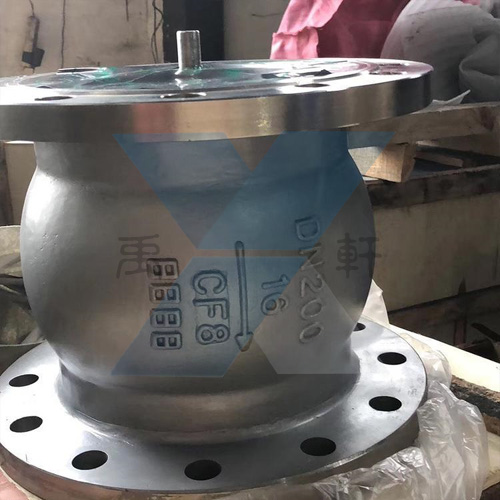

HC41X-16P-DN200不锈钢消声止回阀 |
HC41X不锈钢消声止回阀主要技术参数
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
HC41X不锈钢消声止回阀特点用途
1、阀瓣采用"头"外形设计，阀体采用"腰鼓"外形设计，改善介质流向，降低流阻系数
2、阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜
3、结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象
4、骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固耐用
5、阀瓣启闭行程短，可以有效的防止水锤产生
6、适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适用于污水管网
不锈钢消声止回阀HC41X-16P原理结构
1、本阀门在使用过程中，介质按图示箭头方向流动。
2、当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
3、阀体及阀瓣的密封面采用不锈钢堆焊。
3，本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
不锈钢消声止回阀主要技术参数：
型号 | 公称压力 | 试验压力PS(MPa) | 工作温度 | 适用介质 | |
壳体 | 密封 | ||||
HC41X-16P | 1.0 | 1.5 | 1.1 | ≤80 | 洁净水 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
型号 | H41X H41H-P H41H-T | |||||||||||||
DN(mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 362 | 380 | 450 | 545 | 580 |
