    HH47H-16C-DN500蝶式缓冲止回阀
    所属类别:免费香蕉视频
    产品名称:HH47H-16C-DN500蝶式缓冲止回阀
    产品标签:H47XF蝶式缓冲击止回阀,HDH47X型蝶式缓冲击止回阀,液压蝶式止回阀
    咨询热线:021-59795176
    更新时间:2021-08-25 10:44:32
    产品概述

    HH47X蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流,自动消除破坏性水锤,从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。蝶式缓冲止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点,H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀是工业用水和城市排污的好产品。

    HH47X蝶式缓冲止回阀主要技术参数

    公称压力:1.0~2.5MPa

    公称通径: 40~1400mm

    适用介质:水、油品、海水、污水

    适用温度:0~80℃ (如需要,可达到200℃)

    法兰标准:GB/T 17241.6 GB/T 9113

    试验标准:GB/T 13927 AP 1598

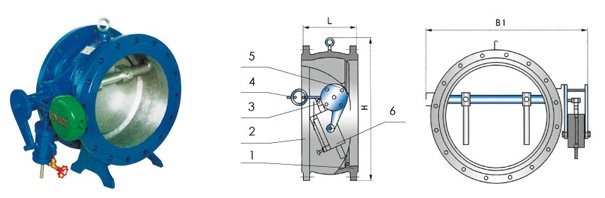

                                                                                                            典型安装示意图

    HH47H蝶式缓冲止回阀(图1)


    HH47X蝶式缓冲止回阀外形尺寸:

    公称通径
    DN(mm)

    尺寸(mm)

    L

    H

    B1

    B2

    200

    230

    550

    540

    600

    250

    250

    630

    600

    700

    300

    270

    690

    650

    740

    350

    290

    780

    710

    800

    400

    310

    860

    770

    870

    450

    330

    910

    830

    920

    500

    350

    980

    900

    1000

    HH47X蝶式缓冲止回阀:

    公称通径
    DN(mm)

    尺寸(mm)

    L

    H

    B1

    B2

    600

    390

    1070

    1090

    1250

    700

    430

    1220

    1200

    1360

    800

    470

    1320

    1320

    1480

    900

    510

    1430

    1420

    1580

    1000

    550

    1550

    1550

    1700

    1200

    630

    1800

    1780

    1950

    1400

    710

    1980

    200

    2175

    HH47X蝶式缓冲止回阀零件材料:

    零件名称

    阀体

    蝶板

    密封圈

    阀轴

    填料

    材料

    灰铸铁、碳钢

    灰铸铁、铸钢
    、球墨铸铁

    丁腈耐油橡胶
    、氯丁橡胶

    不锈钢

    聚四氟、乙

    HH47X蝶式缓冲止回阀技术参数:

    型号

    公称压力
    PN(MPa)

    试验压力
    PS(MPa)


    工作压力
    P(MPa)

    介质温度(℃)

    适用介质

    壳体

    密封

    H47X、H47H、HH47X、HH47H、H47XF、HDH47X

    1.0

    1.5

    1.1

    1.0

    0~80℃

    水、油品、海水、污水

    1.6

    2.4

    1.75

    1.6

    2.5

    3.75

    2.75

    2.5

    HH47H蝶式缓冲止回阀实物图

    HH47H蝶式缓冲止回阀(图2)

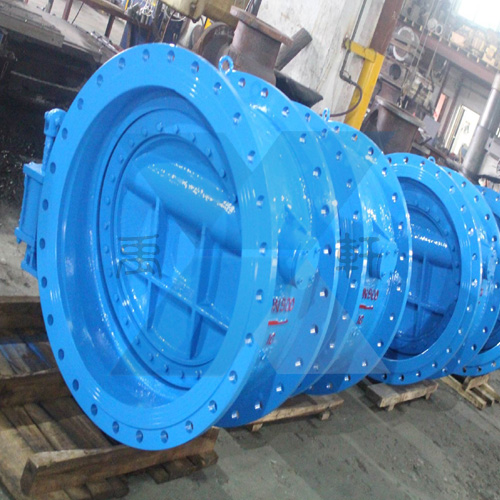

                                       HH47H-16C-DN900蝶式缓冲止回阀

    HH47H蝶式缓冲止回阀(图3)

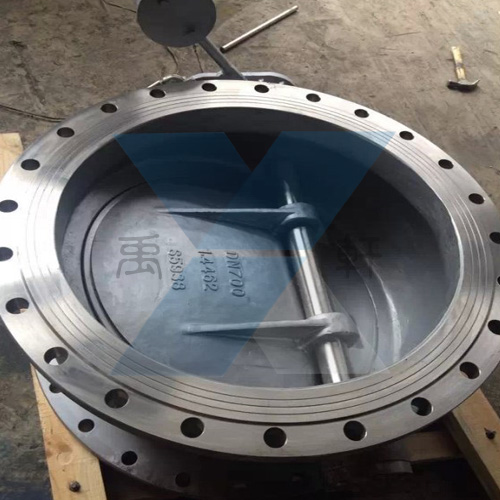

                            HH47H-16P-DN700不锈我钢蝶式缓冲止回阀
