    DJ41H锻钢低温截止阀
    所属类别:截止阀
    产品名称:DJ41H锻钢低温截止阀
    产品标签:DJ61H低温锻钢截止阀,焊接低温锻钢截止阀,法兰低温锻钢截止阀
    咨询热线:021-59795176
    更新时间:2021-08-31 10:40:23
    产品概述

    DJ41Y锻钢低温截止阀是种在低温介质在-40℃~-196℃温度之间使用的阀门,采用严格的制造工艺和专用测式设备,对所需零件的加工进行严格的质量控制。经低温处理,将粗加工的零件置于冷却介质中数小时(36~39小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。阀门的装配与普通阀门也不同,零件需经过严格的清洗,除去任何油污,以保证使用性能。


    DJ41H锻钢低温截止阀产品特点:

    1、中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接

    2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长

    3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。

    4、阀盖填料结构合理,填料加缓蚀剂,密封可靠


    DJ41H锻钢低温截止阀性能参数:

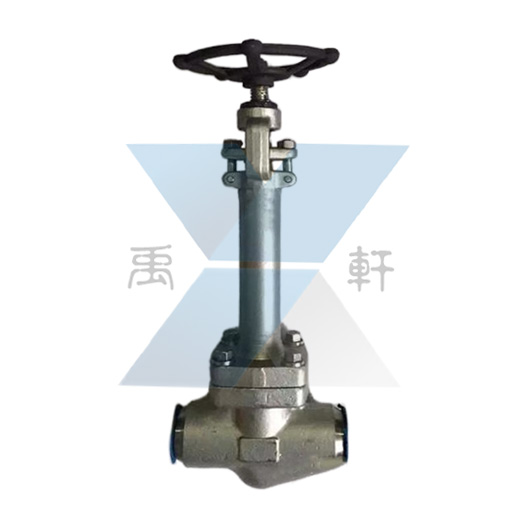

    DJ41H锻钢低温截止阀(图1)
                                          DJ61H焊接锻钢低温截止阀

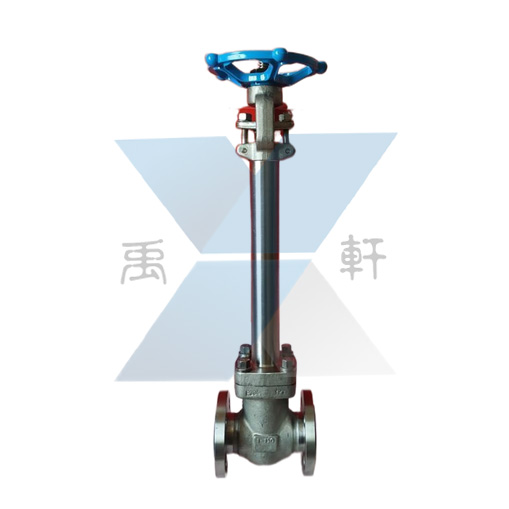

    DJ41H锻钢低温截止阀(图2)
                                           DJ41H法兰锻钢低温截止阀


    序号

    零件名称

    AStoASTM

    SStoASTM

    A350 LF2

    A350 LF3

    A182 F304

    A182 F316(L)

    1

    阀体

    A350 LF2

    A350 LF3

    A182 F304(L)

    A182 F316(L)

    2

    阀瓣

    A276 410

    A276 304(L)

    A276 304(L)

    A276 316(L)

    3

    阀盖

    A350 LF2

    A350 LF3

    A182 F304(L)

    A182 F316(L)

    4

    垫片

    316夹柔性石墨

    316夹PTFE

    5

    螺栓螺母

    A193 B7

    A193 B7

    A193 B8

    A193 B8M

    6

    阀杆

    A182 F6

    A182 F6

    A182 F304(L)

    A182 F316(L)

    7

    填料

    柔性石墨

    PTFE

    8

    填料压套

    A276 420

    A182 F304

    9

    销钉

    A276 420

    A182 F304

    10

    活节螺栓

    A193 B7

    A193 B16

    A193 B8

    A193 B8M

    11

    填料压板

    WCB

    A351 CF8

    12

    螺母

    A194 2H

    A19 44

    A194 8

    A194 8M

    13

    阀杆螺母

    A276 410

    14

    手轮

    A197

    15

    铭牌


    16

    螺母

    A194 2H

    A194 4

    A194 8

    A194 8M

    17

    适用温度

    ≥-40℃

    ≥-101℃

    ≥-196℃

    DJ41H锻钢低温截止阀连接尺寸:

    公称通径

    主要外形尺寸和连接尺寸

    H

    L

    D

    D1

    D2


    Z-d

    D0

    -46℃

    -101℃

    -196℃

    DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R

    50

    230

    160

    125

    100

    16

    4-18

    240

    460

    480

    520

    65

    290

    180

    145

    120

    18

    4-18

    280

    475

    505

    525

    80

    310

    195

    160

    135

    20

    8-18

    280

    520

    550

    590

    100

    350

    215

    180

    155

    20

    8-18

    320

    545

    575

    615

    125

    400

    245

    210

    185

    22

    8-18

    360

    590

    620

    660

    150

    480

    280

    240

    210

    24

    8-23

    400

    650

    650

    730

    200

    600

    335

    295

    265

    26

    12-23

    400

    850

    850

    930

    250

    730

    405

    355

    320

    30

    12-25

    450

    956

    986

    1036

    300

    850

    460

    410

    375

    30

    12-25

    500

    1095

    1125

    1175
