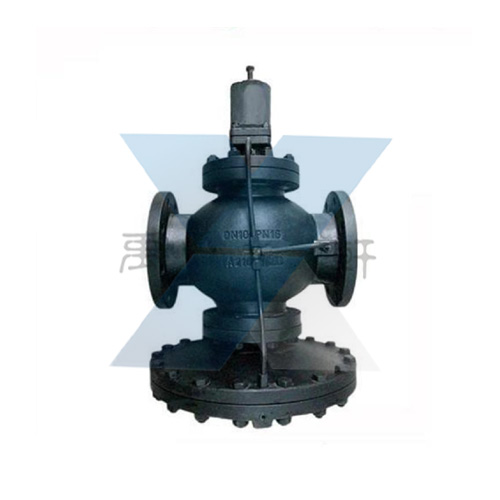

YD43H先导式高灵敏度蒸汽减压阀概述
YD43H先导式超大膜片高灵敏度减压阀是上海香蕉视频污版参考国外产品而研制开发成功的新型先导式超大膜片减压阀，YD43H先导式超大膜片高灵敏度减压阀 在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。YD43H先导式超大膜片高灵敏度减压阀的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
YD43H先导式高灵敏度蒸汽减压阀适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
 |  |
YD43H先导式高灵敏度蒸汽减压阀主要技术参数和性能指标
| 公称压力(Mpa) | 2.5 |
|---|---|
| 壳体试验压力(Mpa)* | 3.75 |
| 密封试验压力(Mpa) | 2.5 |
| 最高进口压力(Mpa) | 2.5 |
| 出口压力范围(Mpa) | 0.02-1.6 |
| 压力特性偏差(Mpa)△P2P | GB12244-1989 |
| 流量特性偏差(Mpa)P2G | GB12244-1989 |
| 渗漏量 | GB12245-1989 |
*：壳体试验不包括膜片、阀盖。
YD43H先导式高灵敏度蒸汽减压阀主要零件材料
| 零件名称 | 零件材料 |
|---|---|
| 阀体 阀盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 调节弹簧 | 60Si2Mn |
流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Cv | 2.9 | 5.3 | 8.6 | 11.6 | 16.5 | 29.1 |

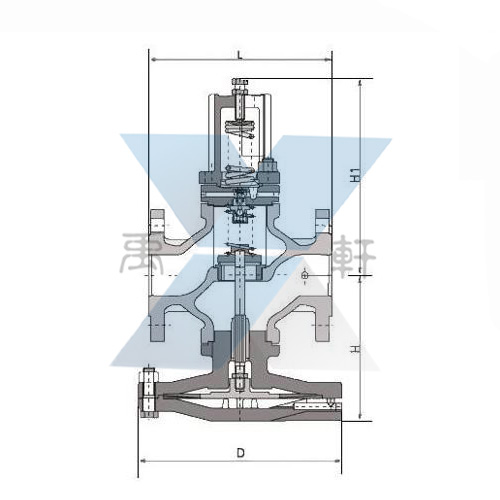

YD43H先导式高灵敏度蒸汽减压阀连接尺寸
| DN | L | H1 | H | D |
|---|---|---|---|---|
| 15 | 147 | 235 | 145 | 207 |
| 20 | 154 | 235 | 145 | 207 |
| 25 | 160 | 235 | 145 | 207 |
| 32 | 180 | 250 | 160 | 220 |
| 40 | 16 | 250 | 160 | 220 |
| 50 | 230 | 270 | 180 | 220 |
减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀
2、慢慢开启减压阀前的闸阀至全开；
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4、螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
