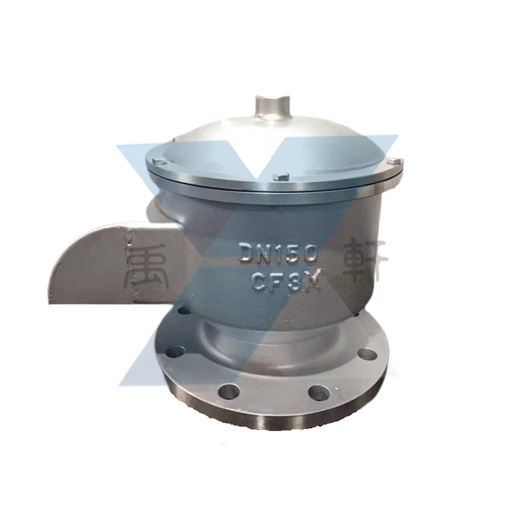

夹套保温呼吸是改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用，针对于易在一定温度下流体变相（凝固）的介质使用。夹套保温呼吸阀是在普通全天候呼吸阀基础上焊接金属夹套而成。在呼吸阀外层设置保温层以蒸汽或导热油等流体充实夹层确保阀内介质温度，来保证介质不受温度所影响所变相。适合于寒冷地区，根据国家标准《石油化工企业设计防火规范》之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”目前呼吸阀容易产生静电的部位，做了技术改进添加了聚四氟乙烯垫片所以不需要接静电排放装置。
夹套保温呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要通风设备，能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。夹套（阻火）呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。
JAV-I/II型夹套保温阻火呼吸阀工作原理；
夹套保温呼吸阀装在储罐顶部，既有保温功能又解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内 从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
JAV-I/II型夹套保温阻火呼吸阀产品参数型号
型号 JAV-I（不阻火） JAV-II（带阻火）
规格 dn25~300 gb 81~59
pn0.6-2.5 rf、ff
壳体材质碳钢、不锈钢304 316 316L
螺帽螺栓20# 304 316 316L
密封垫片丁晴橡胶 聚四氟乙烯 金属垫片
阻火层材质304 316 316L
环境温度cs:-30℃~+350℃

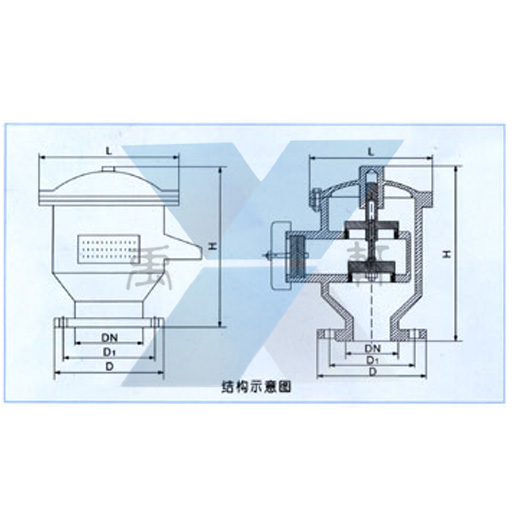

JAV-I/II型夹套保温阻火呼吸阀结构图
 |  |
呼吸阀正负阀盘操作压力 | A型：-30mmH2O (-295Pa) +36mmH2O (+355Pa) |
非标操作压力 由用户指定 | B型：-30mmH2O (-295Pa) +100mmH2O (+980Pa) |
C型：-30mmH2O (-295Pa) +180mmH2O (+1750Pa) | |
D型：-50mmH2O (-490Pa) ~ +1000mmH2O (+1750Pa) |
JAV-I/II型夹套保温阻火呼吸阀主要外形与法兰连接尺寸
规格 | 重量（Kg台） | 安装尺寸（mm） | ||||
D1 | D1 | L | H | n×Φ | ||
DN50 | 6.5 | Φ110 | Φ140 | 160 | 255 | 4×14 |
DN80 | 9.8 | Φ150 | Φ185 | 213 | 260 | 4×18 |
DN100 | 12 | Φ170 | Φ205 | 265 | 290 | 4×18 |
DN150 | 21 | Φ225 | Φ260 | 305 | 330 | 8×18 |
DN200 | 31 | Φ280 | Φ315 | 355 | 350 | 8×18 |
DN250 | 35 | Φ335 | Φ370 | 420 | 400 | 12×18 |
JAV-I/II型夹套保温阻火呼吸阀保养与维修
为了确保夹套呼吸阀的性能达到正常使用的目的。呼吸阀应在半年进行检查和保养。
1、检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。
2、重新安装压力阀盘时，应保证接触面要严格，导杆升降灵活。
3．新阀启动时，应在安装前清除阀盘的防震物，否则呼吸阀将失灵。
4．因天气潮湿风沙情况下，温度达到零度范围内，储罐不可发油使用。急生产时 先打开量油孔其它之类的供气产品，以保持储罐正常运作。
5．呼吸阀在正常工作进油之前， 先打开量油孔。
