内螺纹阻火器广泛用于石油管道、储罐，是防止意外火种侵入罐内，防止意外事故，是储罐防火的理想产品。是管道阻火器系列中的一个规格，其两端与管道连接不是采用常规的法兰配对连接，而是采用丝口配对连接，接口密封性，安全性较好，有利于确保气体管道长周期，满负荷的运行，主要用于天然气，液化气等可燃性气体的口径较小的管道，既利于可燃性气体运行正常，又利于设备加工制造，确保产品质量；所以特别在城市公用事业天然气，液化气等气体管道领域得到了更广泛的应用。
产品名称： 内螺纹（丝扣）阻火器
产品型号： ZGB型GZW型
产品口径： DN15-50
产品压力： 0.6-6.4MPa
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
工作温度：-30℃-450℃。
连接方式：内螺纹、法兰、焊接、对焊。
GZW-1型丝口波纹阻火器的用途
阻火器通常安装在输送或排放易烯易爆气体的储罐和管线上。如火炬，加热燃烧系统，石油气体回收系统或其它易燃气体系统。阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、煤油、轻柴油、原油、苯、甲苯等油品及化工原料的储罐；
GZW-1内螺纹阻火器主要性能
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。结构合理，重量轻、耐腐蚀。易检修，安装方便。阻 火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
GZW-1型丝口波纹阻火器的结构组成
阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件，常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰，并能承受相应的机械和热力作用，流动阻力小，易于清洗和更换。

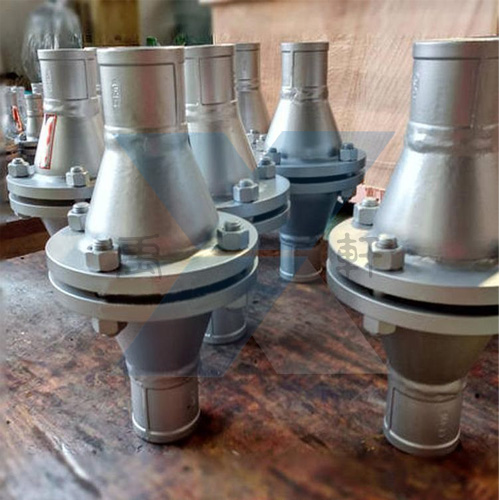

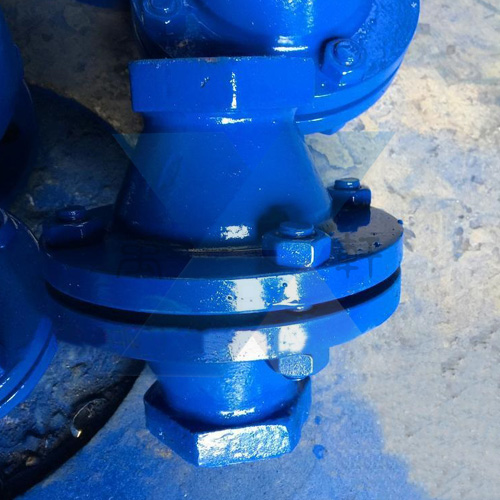

GZW-1内螺纹阻火器产品图
|
|
GZW-1型丝扣阻火器零部件材料
阀体材料 | 碳钢WCB、不锈钢304、304L、316、316L |
阻火芯件材料 | 不锈钢防爆阻火波纹板 |
密封件材料 | 耐油石棉橡胶、四氟PTFE |
环境温度℃ | ≤480 |
公称压力(MPa) | 0.6～5.0 |
防爆级别 | BS5501∶ⅡA、ⅡB、ⅡC |
GZW-1型丝扣阻火器外形及连接尺寸：
型号 | 重 量 | PN | 外形尺寸（mm） | 螺栓 | ||||
K | D | DL | L | 数量 | 螺纹 | |||
GZW-DN20阻火器 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GZW-DN25阻火器 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
GZW-DN40阻火器 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
GZW-DN50阻火器 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
GZW-DN80阻火器 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
GZW-DN100阻火器 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
GZW-1型丝扣阻火器连接尺寸：
型号 | 规格 | PN（MPa） | 外形尺寸（mm） | ||
H | L | ||||
GZB-1 | 15 | 1.6 | 170 | 125 | |
GZB-1 | 20 | 180 | 140 | ||
GZB-1 | 25 | 190 | 150 | ||
GZB-1 | 32 | 200 | 185 | ||
GZB-1 | 40 | 205 | 190 | ||
GZB-1 | 50 | 220 | 190 | ||
GZB-1 | 65 | 230 | 200 | ||
GZB-1 | 80 | 240 | 230 | ||
GZB-1 | 100 | 250 | 270 | ||
GZW-300 | 125 | 255 | 295 | ||
GZW-600 | 200 | 270 | 450 | ||
GZW-1型丝扣阻火器的维修保养
为了确保阻火器的性能达到正常使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
