抽屉式波纹阻火器是主要用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，其主要功能是允许易燃易爆的气体通过，对外界传入储罐的火焰起有阻止与窒息作用，其是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造，该产品可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。抽屉式波纹阻火器主要采用不锈钢“N”形，双层波纹带为阻火芯件，（阻火元件）所组成。要求阻火元件的缝隙或通道尽量小，因而当火焰进入后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。
阀体材料 | 碳钢WCB、不锈钢304、316、 |
阻火芯件材料 | 不锈钢防爆阻火波纹板 |
密封件材料 | 耐油石棉橡胶、四氟PTFE |
环境温度 ℃ | ≤480 |
公称压力(MPa) | 0.6~5.0 |
防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |

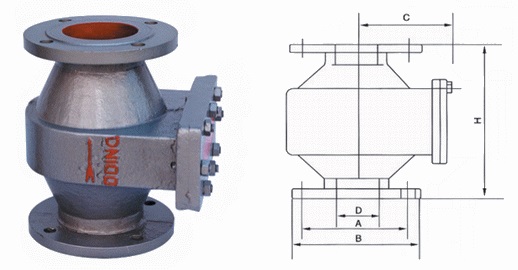

规格 | 尺寸 | ||||
D | A | B | C | H | |
DN50 | 50 | 110 | 140 | 114 | 210 |
DN100 | 100 | 170 | 205 | 150 | 284 |
DN150 | 150 | 225 | 260 | 185 | 375 |
DN200 | 200 | 280 | 315 | 230 | 445 |
DN250 | 250 | 335 | 370 | 276 | 500 |
DN300 | 300 | 395 | 435 | 276 | 500 |
DN400 | 400 | 495 | 535 | 335 | 520 |
DN500 | 500 | 600 | 640 | 400 | 550 |
ZGB-2型抽屉式波纹阻火器维修保养
为了确保阻火器的性能达到正常使用目的，对阻火器应定期性进行检查，（保养。阻火器每半年检查一次，检查阻火层芯子是否堵塞，变形，腐蚀等。）发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。重新安装阻火层芯子时，应保证结合面严密不得漏气。
|
|
