D673H-40C气动对夹蝶阀产品概述
硬密封气动蝶阀属于长寿命、高品质蝶阀，采用三维偏心原理设计，主要硬密封蝶阀与气动执行装置连接组成，阀座和碟板密封面采用不同硬度的金属材料或不锈钢制成，具有耐高温、耐腐蚀、耐磨损等优点。气动硬密封蝶阀采用硬软密封兼容的多层次结构，无论在低温或高温的工况中都能保证优良的密封性能，且阀门在开启和关闭时碟板和阀座基本无摩擦现象，大大提高了蝶阀的使用寿命。气动硬密封蝶阀广泛应用于电力、油品、蒸汽、空气、污水等介质的管道当中，是开关控制或调节流量的装置。
D673H-40C气动对夹蝶阀主要技术参数
| 公称通经DN（mm) | 50～2000 | |||
| 公称压力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 控制方式 | 开关型、调节型 | |||
D673H-40C气动对夹蝶阀主要零部件材料
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢 |
| 蝶板 | WCB、合金钢、不锈钢 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
D673H-40C气动对夹蝶阀采用标准
| 制造标准 | JB/T 8527-97 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |

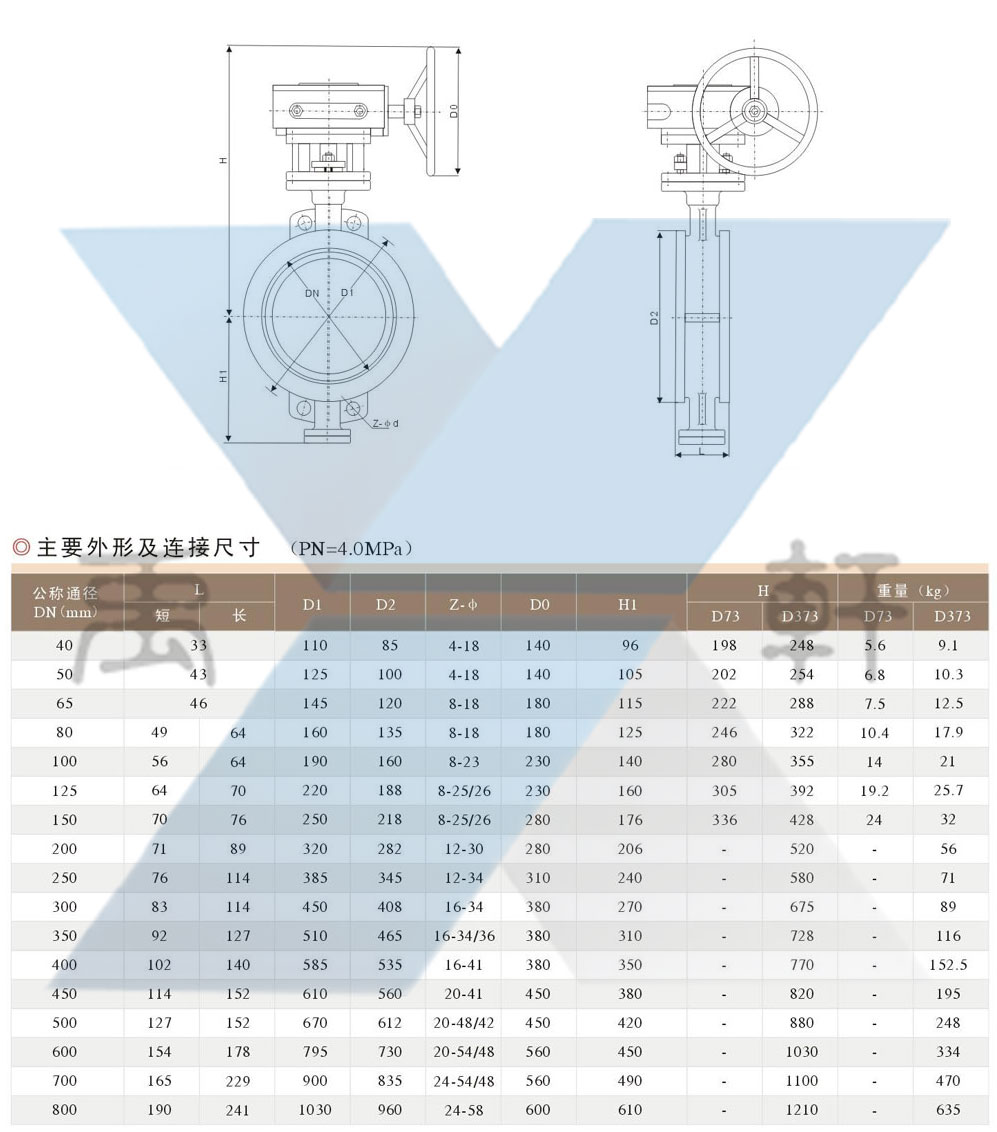

D673H-40C气动对夹蝶阀结构尺寸表 |
