    DLSW电动波纹管密封单座调节阀
    所属类别:调节阀
    产品名称:DLSW电动波纹管密封单座调节阀
    产品标签:ZRSW电动波纹管密封调节阀,电动双座调节阀,电动波纹管密封小口径单座调节阀
    咨询热线:021-59795176
    更新时间:2021-09-04 16:33:00
    产品概述

    阀门型号:ZDSBWG

    通径规格:DN25~DN300mm

    结构形式:直通铸造球型阀

    阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

    公称压力:PN16、PN40、PN64

    适用温度:波纹管密封型-40~+350℃

    应用范围:气体、导热油、高真空系统的场合

    产品特点:双重密封,结构紧凑,安全可靠性更好

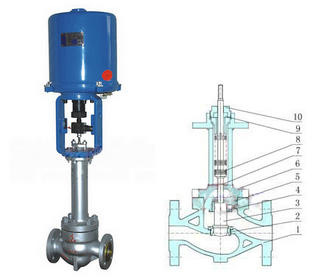

    ZDSBWG电动波纹管调节阀(图1)

    电动波纹管调节阀概述

    ZDSBWG电动波纹管密封调节阀采用波纹管作为阀杆密封元件,可使阀杆部位无泄漏,以防止放射性物质或贵重物质外漏,或保持高真空。常用于对阀杆密封要求严格的场合,如用于高真空的场合和核工业中。

    电动波纹管调节阀特点

    电动波纹管调节阀上阀盖采用波管纹密封结构,可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性,这是波纹管密封阀的显著特点之一。由于波纹管元件本身变形性和卓著的抗老化性,这种调节阀完全克服了填料密封阀,通常存在的填料老化和温差敏感等弱点。其次,采用波纹管一填料双重密封结构,安全可靠性更好,因此,它在剧毒,强腐蚀性,放射性等稀有特殊介质,自动控制系统中得到广泛应用。

    电动波纹管调节阀参数

    阀体
    形      式直通铸造球型阀

    公称通径25、32、40、50、65、80、100、125、150、200、250、300mm

    公称压力PN16、40、64bar

    法兰标准GB/T9113、 JB/T79等

    材      料铸钢( WCB)、不锈钢(304、316、316L)等

    上  阀  盖波纹管密封型:-40-350℃

    阀盖形式螺栓压紧式

    填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

    阀内组件
    阀芯型式单座、笼式、套筒型阀芯

    流量特性等百分比特性和线性特性

    材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

    电动波纹管调节阀执行机构

    主要技术参数电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
    防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄
    环境温度:-25 +70℃ 环境湿度:≤95%

    电动波纹管调节阀主要零件材料

    1阀体WCBCF8CF 8MCF 3M
    2阀座、套筒304304316316L
    3阀芯304304316316L
    4导向套、并帽304304316316L
    5垫片聚四氟乙烯 (PTFE)/ 金属石墨垫片
    6阀盖WCBCF8CF 8MCF 3M
    7阀杆304304316316L
    8波纹管304304316316L
    9填料聚四氟乙烯 (PTFE)/ 柔性石墨
    10螺母304304316316L

    电动波纹管调节阀主要外形及连接尺寸

    公称通径 DN(mm)253240506580100125150200250300
    LPN16/25184200222254276298352410451550640880
    PN40197200235267292317368425473640760910
    PN64200210251286311337394440508670810950
    HPN16/2557.5757585.592.5100110142.5158170195230
    PN4057.5757582.592.5100117.5150167.5187.5205245
    PN6440858590102.5107.5125172.5195207.5230260
    H1365425430445660680690748740780820880
    H2PSL465465465465560560560560560788788788
    3810373495495495700700700725725725725725
    D177177177177182182182182182218218218
    R225225225225257257257310310310310310
