    ZDLM电子式电动套筒调节阀
    所属类别:调节阀
    产品名称:ZDLM电子式电动套筒调节阀
    产品标签:CF8电子式电动套筒调节阀,CF8M电子式电动套筒调节阀,电动套筒调节阀厂家
    咨询热线:021-59795176
    更新时间:2021-09-04 16:04:05
    产品概述

    阀门型号:ZDLM

    通径规格:DN25~DN300mm

    结构形式:压力平衡式阀芯

    阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

    公称压力:PN16、PN40、PN64

    适用温度:-17℃-450℃(具体见产品详情)

    应用范围:电力、冶金、石油、化工、轻工

    产品特点:允许压差大,稳定性好,工作时不易产生振动,适用性强

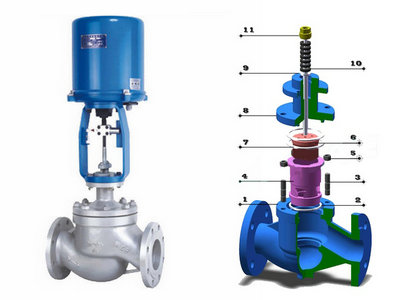

    ZDLM电子式电动套筒调(图1)

    电子式电动套筒调节阀概述

    ZDLM电子式电动套筒调节阀采用套筒导向平衡型阀芯,特别适用于阀前阀后压差较大,泄露要求不高的工作场合,且操作稳定性好,工作时不易产生振动,噪音低。电动套筒调节阀可配PSL、3810电子式电动执行器,以电源为动力,接受0~10mA或4~20mA直流信号,自动地控制调节阀开度,从而达到对压力、温度、流量、液位等工艺参数的连续调节。

    电子式电动套筒调节阀特点

    电动套筒调节阀阀芯导向面大,可以减小流体流动引发振动,具有工作平稳、流量特性准确等特点,且噪音低,比普通的单、双座调节阀噪声降低10dB左右,适用性强,广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。

    电子式电动套筒调节阀参数

    阀体
    形      式直通铸造铁球型阀

    公称通径25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm

    公称压力PN16、40、64bar

    法兰标准JB/T79.1-94、79.2-94等

    材      料铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等

    上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃

    阀盖形式螺栓压紧式

    填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

    阀内组件
    阀芯型式压力平衡式阀芯

    流量特性等百分比特性和线性特性

    材      料不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

    电动执行机构参数

    执行机构
    型      式381 LSA-08381 LSA-20381 LSB-30381 LSB-50381 LSC-65381 LSC-99381 LSC-160

    活塞直径381 LXA-08381 LXA-20381 LXB-30381 LXB-50381 LXC-65381 LXC-99381 LXC一160

    输出力推(N)80020003000500065001000016000

    最大行程L(mm)3060100

    工作速度( mm/s)4.22.13.51.72.82.01.0

    主要技术参数电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC

    防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄

    环境温度:-25 +70℃ 环境湿度:≤95%

    电子式电动套筒调节阀尺寸

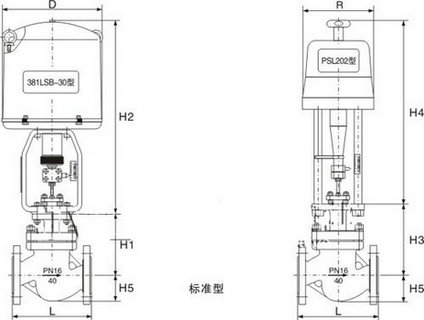

    ZDLM电子式电动套筒调(图2)

    外形尺寸及重量     单位:mm
    公称通径253240506580100125150200
    LPN16/40184220222254276298352410451600
    PN64210251251286311337394457508650
    D
    255255255255255255255310310310
    R
    177177177177177177177226226226
    H1PN16/40128152152160205205208273330364
    PN64/100140160160180210210220290340370
    H3PN16/40144172172180232232235300357391
    PN64/100156180180200237237247317367397
    H2
    373495495495700700700725725725
    H4
    459459459459520520520570570570
    H5
    586873809098108123140168

    68758388100105125148170203
    重量
    (KG)
    PN16/40121517183446547679100
    PN64/10016192627436985120125150
