    ZJHL气动薄膜笼式调节阀
    所属类别:调节阀
    产品名称:ZJHL气动薄膜笼式调节阀
    产品标签:DN100气动薄膜笼式调节阀,DN150气动薄膜笼式调节阀,气动薄膜套筒调节阀
    咨询热线:021-59795176
    更新时间:2021-09-04 15:35:24
    产品概述

    阀门型号:ZJHL

    通径规格:DN25~DN300mm

    结构形式:直通铸造阀

    阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

    公称压力:PN16、PN40、PN64

    适用温度:-17℃-450℃(具体见产品详情)

    应用范围:油品、气体、液体、蒸汽等介质

    产品特点:压降损失小,流量大,噪音小

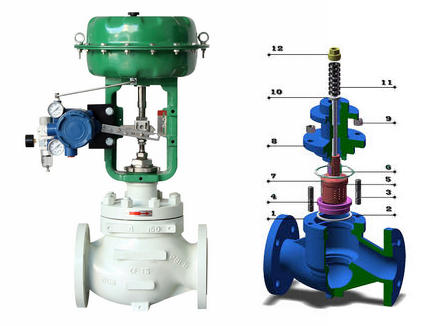

    ZJHL气动薄膜笼式调节阀(图1)

    气动薄膜笼式调节阀概述

    ZJHL气动薄膜笼式调节阀主要为降低可压缩流体的噪音而设计的,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降,流体通道呈S流线型,阀芯采用压力平衡式结构,由阀笼窗口曲线确定阀的流量特性,还设有一个改善套筒周围流体平稳流动的导流翼,因此压降损失小,流量大,噪音小。

    气动薄膜笼式调节阀特点

    气动笼式调节阀密封面是由一个阀芯与阀座间的金属密封面,和一个阀盖与阀笼间的非金属弹性密封结构组成,非金属结构中采用了石墨垫片,其弹性和耐高温性能有了很大提高!动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。

    气动薄膜笼式调节阀参数

    阀体
    形      式直通铸造球型阀
    公称通径25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
    公称压力PN16、40、64bar
    法兰标准JB/T79.1-94、79.2-94等
    材      料铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
    上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
    阀盖形式螺栓压紧式
    填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
    结构形式笼式调节阀
    阀内组件
    阀芯型式压力平衡式阀芯
    流量特性等百分比特性和线性特性
    材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

    气动薄膜笼式调节阀执行器

    执行机构
    型      式ZHA/B多弹簧薄膜执行机构
    型      号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
    有效面积cm23503505609001400
    行程mm10、16254040、60100
    弹簧范围KPa20-100(标准)、20-60、60-100、40-200、80-240
    膜片材料丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
    供气压力140-400KPa
    气源接口RC1/4"
    环境温度-30-70℃
    阀作用形式
    气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)
    附件
    定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
