    自力式流量,温度组合阀
    所属类别:调节阀
    产品名称:自力式流量,温度组合阀
    产品标签:铸钢电子调节阀,不锈钢气动调节阀,自力式流量调节阀
    咨询热线:021-59795176
    更新时间:2021-09-04 14:37:56
    产品概述


    阀门型号:自力式流量、温度组合阀

    通径规格:DN15~DN150mm

    结构形式:直通铸造阀

    阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

    公称压力:PN16、PN40

    适用温度:≤150℃

    应用范围:非腐蚀性的液体介质

    产品特点:无需外部控制仪表,通过管道自身压力即可调节

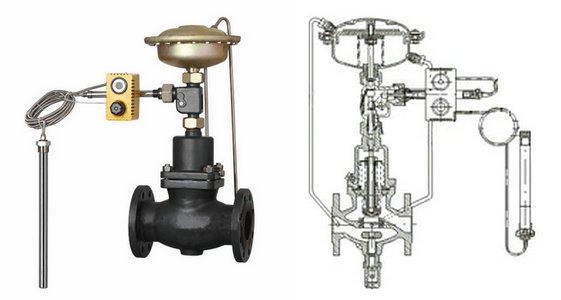

    自力式流量,温度组合阀(图1)

    自力式流量、温度组合阀概述

    自力式流量、温度组合阀无需外部控制仪表,通过管道自身压力即可进行调节,通过组合件,进行多项组合控制,主要由一个带有设定流量的控制阀门、执行器和一个带定点调整器的温控仪组成。自力式流量温度组合阀适用于非腐蚀性的液体,在系统管道中的流量、温度控制。按优先动作的原理工作,不能同时控制两个参数。

    自力式流量、温度组合阀特点

    自力式流量、温度组合阀安全性高,常用于无电、气源场合,不存在外部能源的隐患,且操作简单,设定时只需旋转调节螺母即可,具有压力平衡功能,灵敏度高的优点。

    自力式流量、温度组合阀参数

    阀体
    公称通径Dn15、20、25、32、40、50、65、80、100、125、150mm

    公称压力PN1.6、4.0MPa

    法兰标准ANSl、JIS、DIN、GB、JB(特殊可按用户提供)

    阀体材料铸铁【HT200)、铸钢(ZG230-450)、铸不锈钢(ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti)

    阀芯材料硬密封:不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi)

    软密封:不锈钢镶嵌橡胶圈

    压力平衡不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)

    自力式流量、温度组合阀工作温度

    允许工作温度
    公称通径
    150-250mm150-250mm

    密封型式硬密封≤150℃≤140℃

    冷却罐2个≤200℃冷却罐2个和加长≤200℃

    软密封≤150℃

    自力式流量、温度组合阀流量系数

    额定流量系数、噪音衡量系数、允许压差
    公称通径DN(mm)
    1520253240506580100125150
    额定流量系数KvS
    46.381620325080125160280
    节流器压差的
    流量范围(m3/h)
    0.02MPa0.1-20.2-30.2-40.4-70.6-110.8-163-284-406-638-8012-125
    0.05MPa0.2-30.3-4.50.3-60.5-100.8-161.1-244-406-589-9012-12018-180
    噪音衡量系数Z值
    0.60.60.60.550.550.50.50.450.40.350.3
    允许压差( Mpa)PN161.61.51.2
    PN402.0
