    WJ44Y德标直角式波纹管截止阀
    所属类别:波纹管阀门
    产品名称:WJ44Y德标直角式波纹管截止阀
    产品标签:角式波纹管截止阀,德标直角式截止阀,角式波纹管截止阀
    咨询热线:021-59795176
    更新时间:2021-08-24 18:26:18
    产品概述

    WJ44H德标直角式波纹管截止阀产品简介:
    德标直角式波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。


    WJ44H德标直角式波纹管截止阀产品特点:

    1、产品结构合理、密封可靠、性能优良、造型美观

    2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长

    3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能

    4、双重密封,性能更可靠

    5、阀杆升降位置指示,更直观

    6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要


    WJ44H德标直角式波纹管截止阀零件材料:

    序号

    名称

    材质

    1

    阀体

    GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301

    2

    阀瓣

    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

    3

    轴销

    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

    4

    阀杆

    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

    5

    波纹管组件

    1Cr18Ni9Ti、304、316

    6

    阀盖

    GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301

    7

    填料

    柔性石墨

    8

    填料压盖

    GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301

    9

    阀杆螺母

    WCB、QT400-18

    10

    手轮

    铜合金

    11

    双头螺栓

    ASTM A193-B7、A320-B8、A193-B8M

    12

    六角螺母

    ASTM A194-2H、A194-8、A194-8M

    13

    垫片

    柔性石墨 不锈钢

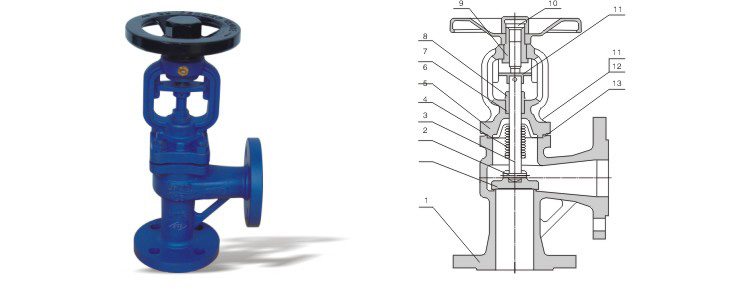

    WJ44Y德标直角式波纹管截止阀(图1)


    WJ44H德标直角式波纹管截止阀外形尺寸:

    型号

    WJ44H-16

    压力等级

    PN16

    口径

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    730

    850

    980

    H

    166

    166

    172

    175

    193

    195

    213

    227

    294

    325

    355

    440

    580

    620

    785

    W

    120

    140

    140

    180

    200

    220

    260

    280

    300

    340

    400

    450

    450

    500

    500

    重量(kg)

    4

    5

    6

    10

    13

    18

    25

    30

    40

    50

    100

    180

    300

    450

    670


    型号

    WJ44H-25

    压力等级

    PN25

    口径

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    730

    850

    980

    H

    166

    166

    172

    175

    193

    195

    213

    227

    294

    325

    355

    440

    580

    620

    785

    W

    120

    140

    140

    180

    200

    220

    260

    280

    300

    340

    400

    450

    450

    500

    500

    重量(kg)

    4

    5

    6

    11

    14

    19

    27

    32

    43

    53

    110

    200

    330

    480

    700


    型号

    WJ44H-40

    压力等级

    PN40

    口径

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    730

    850

    980

    H

    166

    166

    172

    175

    193

    195

    213

    227

    294

    325

    355

    440

    580

    620

    785

    W

    120

    140

    140

    180

    200

    220

    260

    280

    300

    340

    400

    450

    450

    500

    500

    重量(kg)

    4

    5

    6

    11

    14

    20

    28

    33

    45

    55

    120

    210

    350

    500

    730
