TFA72W-10P真空负压安全阀用途
1、用于负压系统：当负压容器系统内负压超过允许值时，真空负压安全阀自动开启，吸入空气。当负压降低到规定值时，阀门自动关闭，从而保证设备容器及系统的安全运行。
2、用于正常非负压系统：各种腐蚀性介质容器，如吸收塔、蒸馏塔、贮槽、罐等，当通入蒸汽清洗后，如放散阀未打开，蒸汽冷凝，产生负压，安装设备即确保设备设备安全。
TFA72W-10P真空负压安全阀主要零部件材料
NO. |
零件名称
| TFA72W-P材料 |
TFA72W-R材料
| 工作温度 — | ≤200°C |
1 | 阀体 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||
2 | 阀座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2TI | 适用介质 | TFA72W-10P适用于硝酸类介质 |
3 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |||
4 | 阀盖 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | TFA72W-10R适用于醋酸类介质 | |
5 | 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | ||
6 | 50CfVA | 50CrVA包覆氟塑料 |

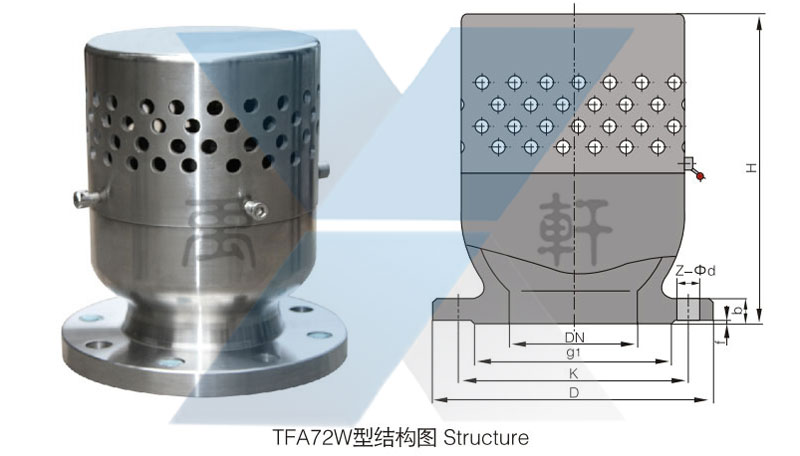

TFA72W-10P真空负压安全阀主要连接尺寸
公称通径 DN(mm) | D | K | gi | z-Φd | b | f | H |
15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 140 |
20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 145 |
25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 145 |
32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 145 |
40 | 110 | 85 | 4-18 | 18 | 3 | 190 | |
50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 190 |
80 | 200 | 160 | 135 | 22 | 3 | 215 | |
100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 340 |
125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 375 |
150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 415 |
200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 477 |
250 | 395 | 350 | 320 | 12-23 | 26 | 3 | 492 |
