A49H-40型主安全阀用途
A49H-40型主安全阀主要用于电站锅炉、压力容器、 减温减压装置上使用，防止压力超过允许 最高压力值，保证设备安全运行。
A49H-40型主安全阀结构简述
1、当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全 阀的活塞室，推动活塞下降，使阀门自动 打开，当冲量阀关闭时，阀瓣又自动关闭。
2、密封面用钴基镍不锈钢堆焊而成， 阀瓣经热处理，提高了耐磨性和抗冲蚀性。

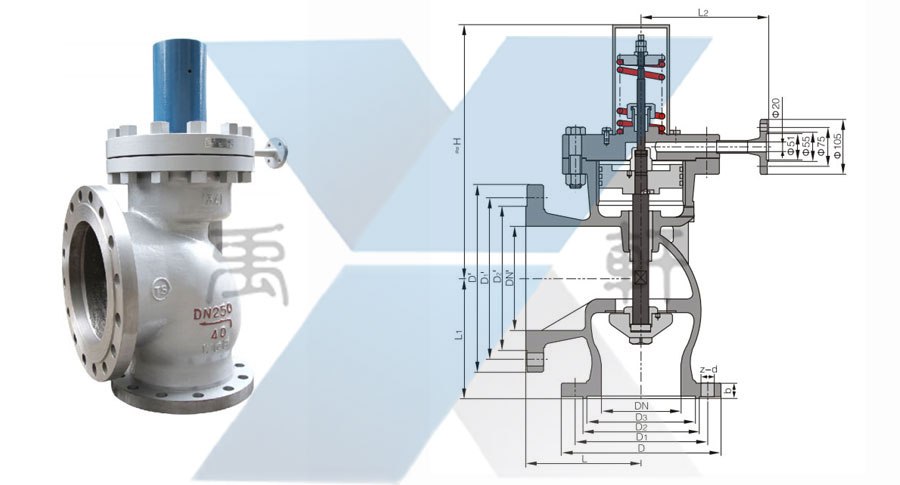

A49H-40型主安全阀结构图
A49H-40型主安全阀主要连接尺寸
型号 | 公称通径 DN | 尺寸 | |||||||||||||||
L | Li | L2 | H | D | Di | D2 | D3 | b | z-d | DN' | D' | D2' | D3' | bi' | z'-d' | ||
A49H-40 | 150 | 220 | 230 | 240 | 486 | 300 | 250 | 218 | 204 | 30 | 8-25 | 200 | 360 | 310 | 278 | 34 | 12-25 |
200 | 270 | 295 | 330 | 615 | 375 | 320 | 285 | 260 | 38 | 12-30 | 300 | 485 | 430 | 390 | 40 | 16-30 | |
A49H-40 | 250 | 300 | 350 | 370 | 670 | 445 | 385 | 345 | 313 | 42 | 12-34 | 350 | 550 | 490 | 450 | 44 | 16-34 |
